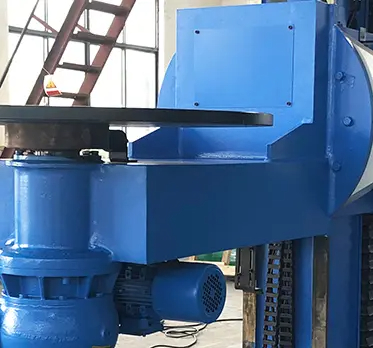

Posicionador de trabajo para soldadura tipo L de 1000 kg

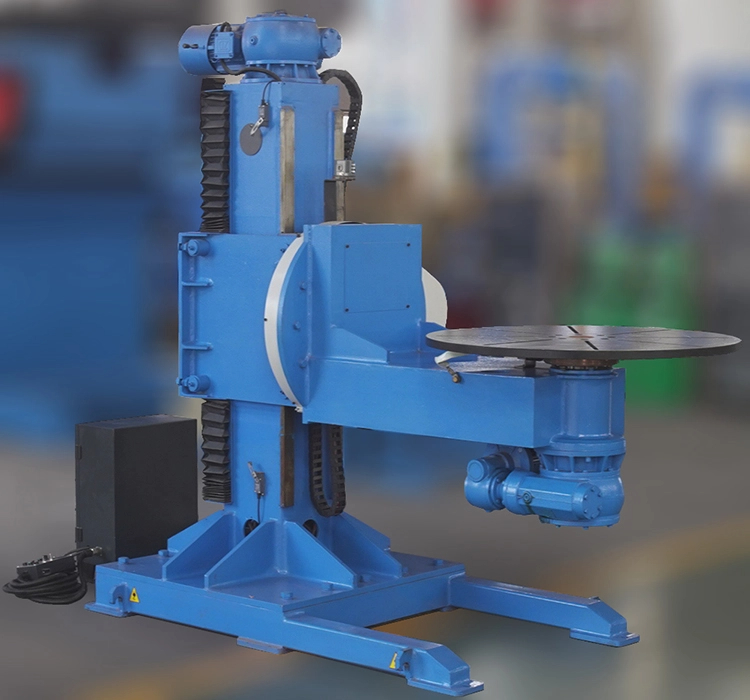

El posicionador de soldadura de tres ejes tipo L coloca la pieza de trabajo en la mejor posición de soldadura o ensamblaje mediante la rotación, inclinación y elevación de la mesa de trabajo. Se puede combinar con otros equipos de soldadura para formar una máquina de soldadura semiautomática y completamente automática.

Contáctenos

Descripción del Producto

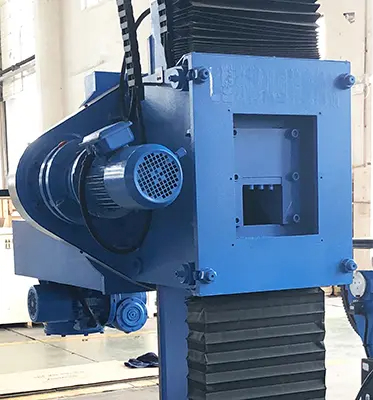

Posicionador de soldadura elevable

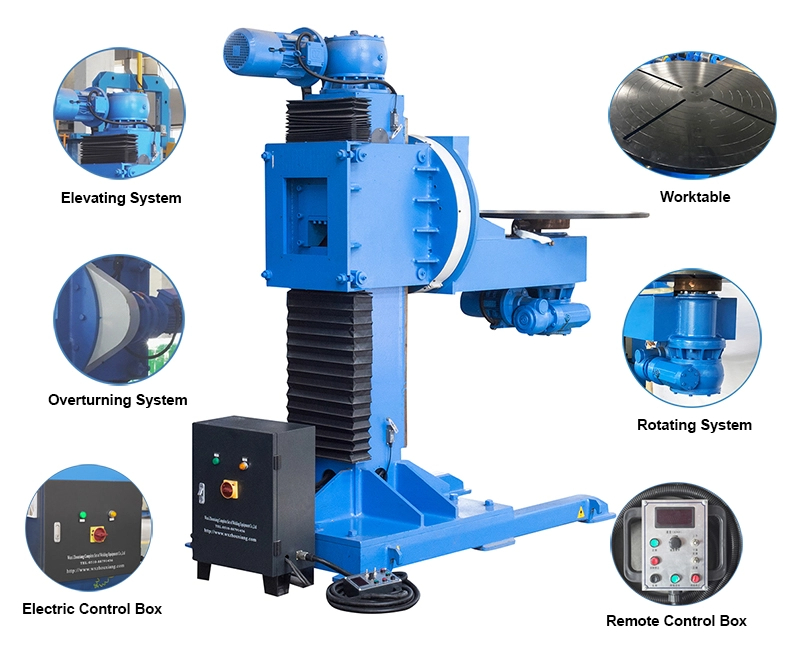

El posicionador de soldadura en forma de L se compone principalmente de piezas de elevación, piezas giratorias en forma de L, piezas giratorias, dispositivos conductores y piezas de control eléctrico.

Modelo	HBSF-10	HBSF-25	HBSF-50	HBSF-75	HBSF-100
Capacidad de carga (toneladas)	1.0	2.5	5.0	7.5	10
Diámetro de la mesa (mm)	900	900	1200	1800	1800
Ajuste de altura (mm)	800-1900	800-1900	800-1900	820-2300	820-2300
Velocidad de rotación (rpm)	0,15-1,5	0,15-1,5	0,02-0,2	0,02-0,2	0,02-0,2
Velocidad de elevación (rpm)	1	1	0,45	0,45	0,45
GC máximo (mm)	300	300	300	300	300
Excentricidad máxima (mm)	200	200	200	200	200
Potencia (kw)	3.5	4.0	8.0	12.0	18.5

1. Fuerte capacidad de carga.

La mesa de trabajo del posicionador utiliza placas de alta resistencia, se somete a un tratamiento térmico y se termina después de la soldadura. La rotación de la mesa adopta un soporte giratorio, que tiene una gran capacidad de carga.

2. Asegúrese de que la superficie del riel esté limpia y lubricada.

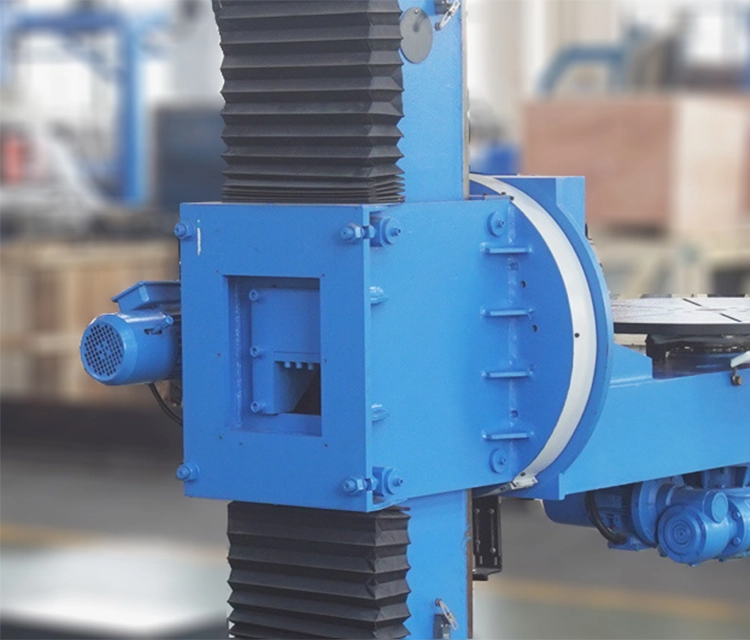

La superficie de la guía se eleva a través de la taza de llenado de aceite y una cubierta protectora que cubre y asegura una superficie de la pista limpia, para garantizar la lubricación.

3. Control de velocidad de frecuencia variable continua

El convertidor de frecuencia Schneider se utiliza para realizar el control de velocidad de frecuencia variable del giro y vuelco de la mesa de trabajo.
