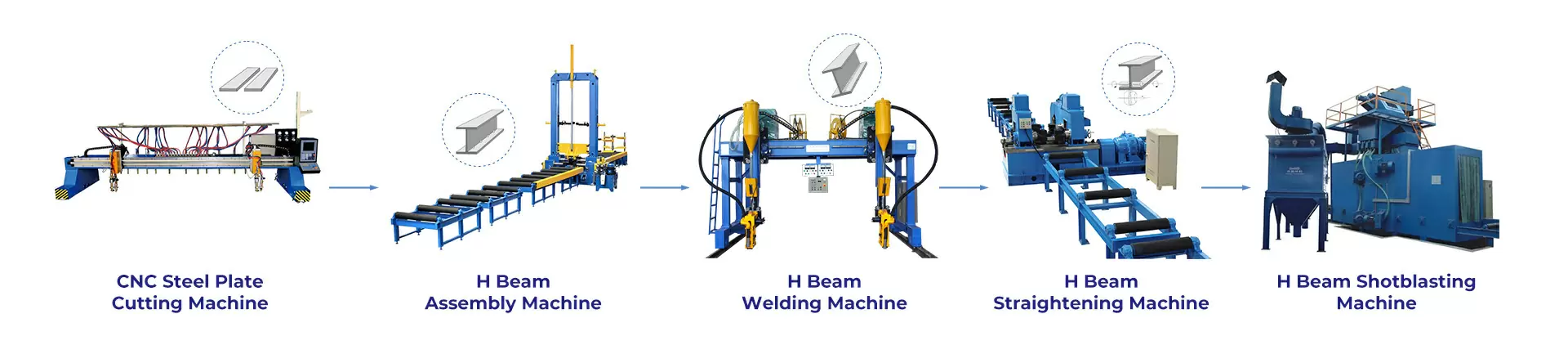

La línea de producción de vigas en H es una estación de trabajo combinada especializada para el proceso de producción de vigas en H. Esta serie integra las funciones de corte, ensamblaje, soldadura y enderezamiento mediante el uso de una máquina de corte CNC, una máquina de ensamblaje de vigas en H, una máquina enderezadora de bridas de vigas en H y una máquina de soldadura automática de vigas en H.
Con 31 años de experiencia dedicada en la industria, ZhouXiang ha desarrollado una solución integral para la producción de vigas en H de nuestros clientes. Nuestra línea de producción consta de una gama de equipos de alta eficiencia, que incluyen máquinas cortadoras, máquinas ensambladoras, máquinas soldadoras, máquinas enderezadoras y máquinas granalladoras. Cada máquina funciona de forma independiente y puede agregar equipos en diferentes etapas según el volumen de producción, mejorando la eficiencia de la producción.
Excelente calidad y 100% fabricante por nuestra propia fábrica.
Excelente calidad y 100% fabricante por nuestra propia fábrica.
Estricto sistema de control de calidad. 100% control de calidad en cada cinta antes del envío.
Estricto sistema de control de calidad. 100% control de calidad en cada cinta antes del envío.
Tiempo de producción rápido. (30~45 días) Servicio de diseño gratuito (logotipo, ilustraciones)
Tiempo de producción rápido. (30~45 días) Servicio de diseño gratuito (logotipo, ilustraciones)
Contamos con un equipo técnico profesional, contacto rápido las 24 horas.
Contamos con un equipo técnico profesional, contacto rápido las 24 horas.

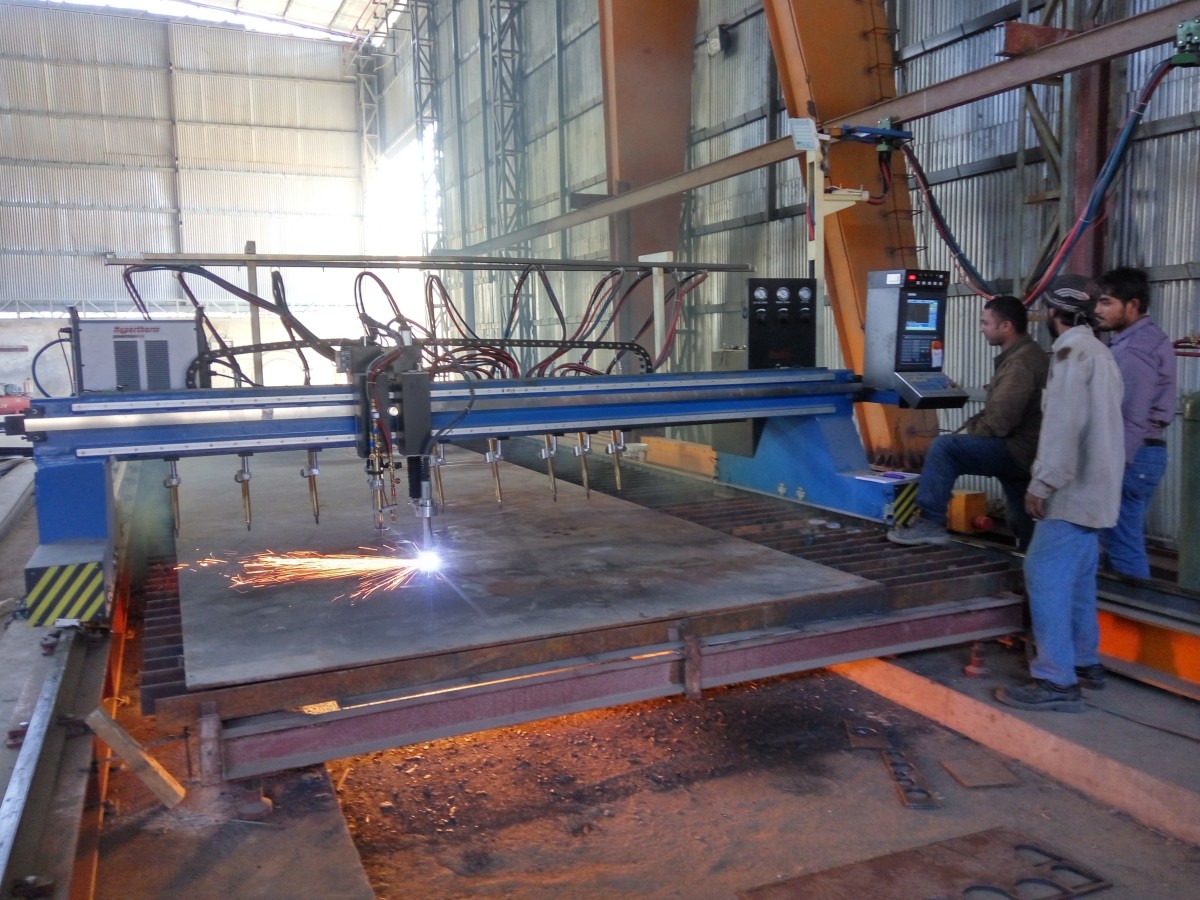

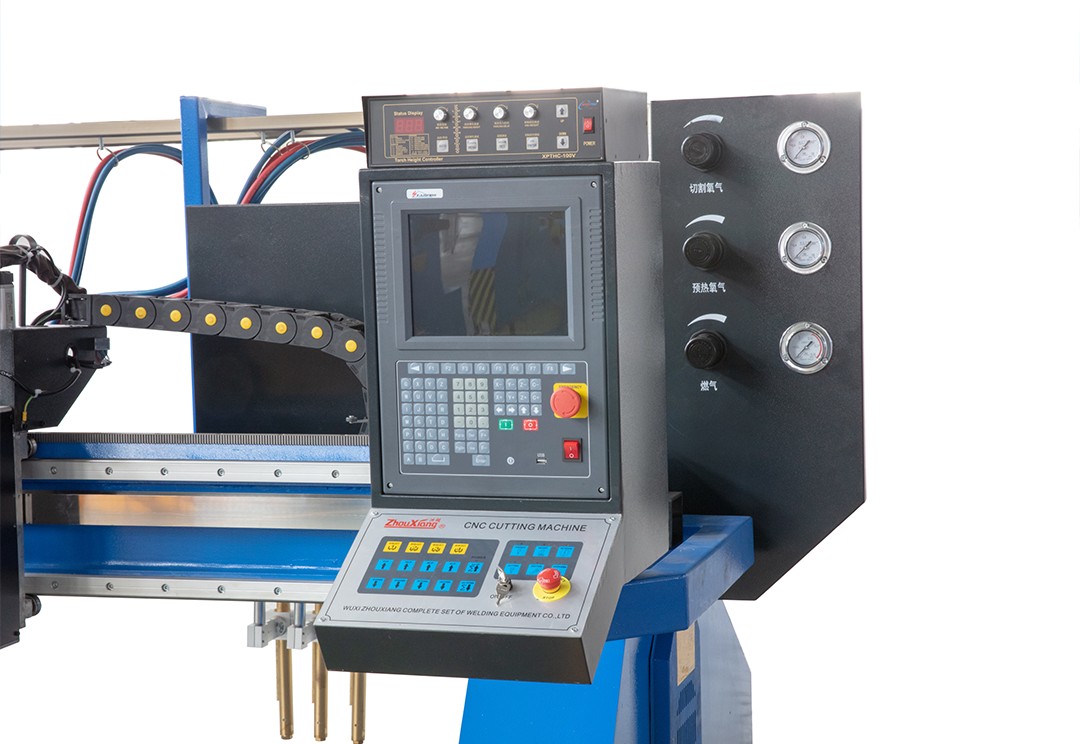

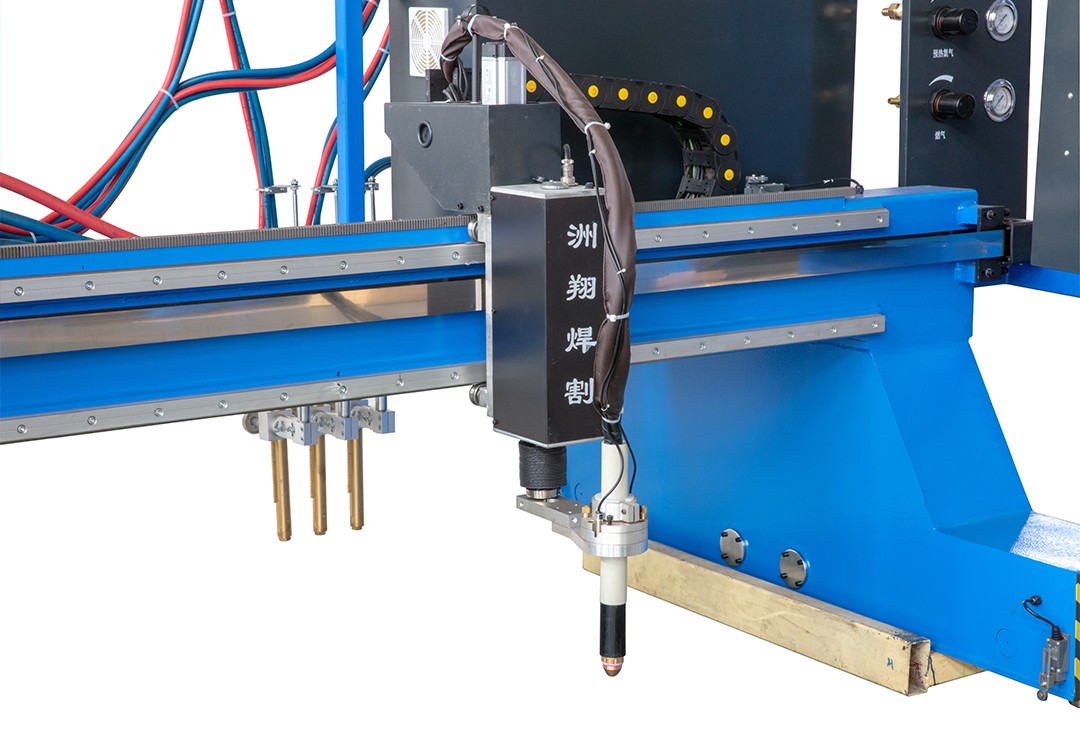

Máquina cortadora de placas de acero CNC

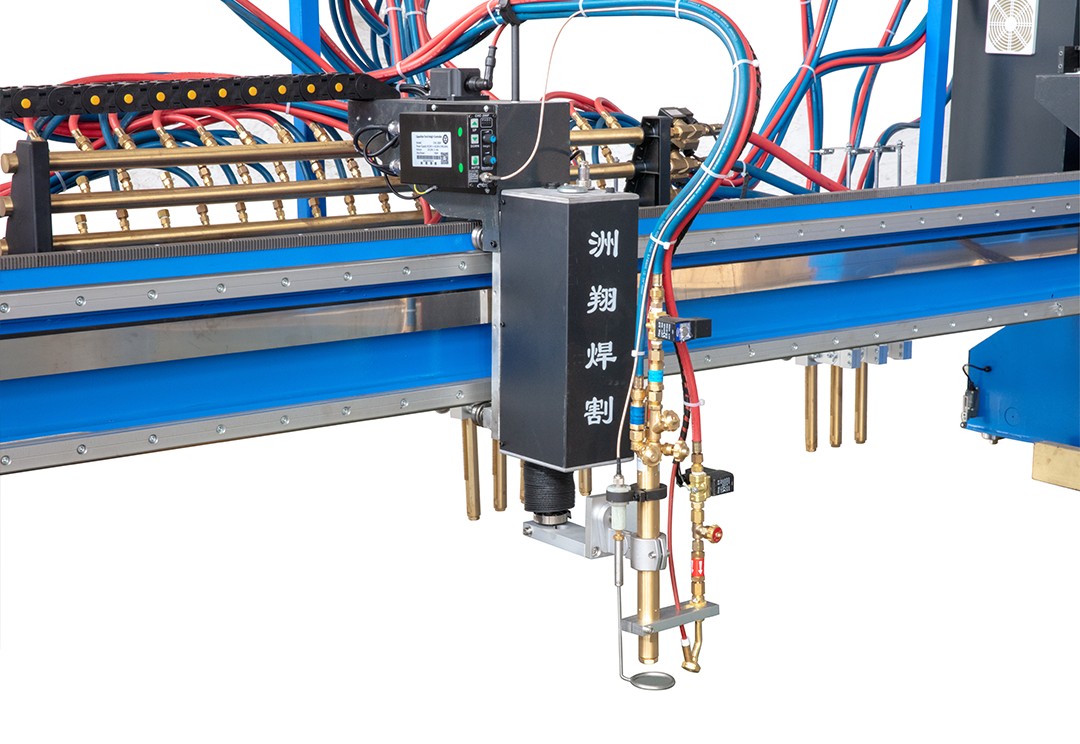

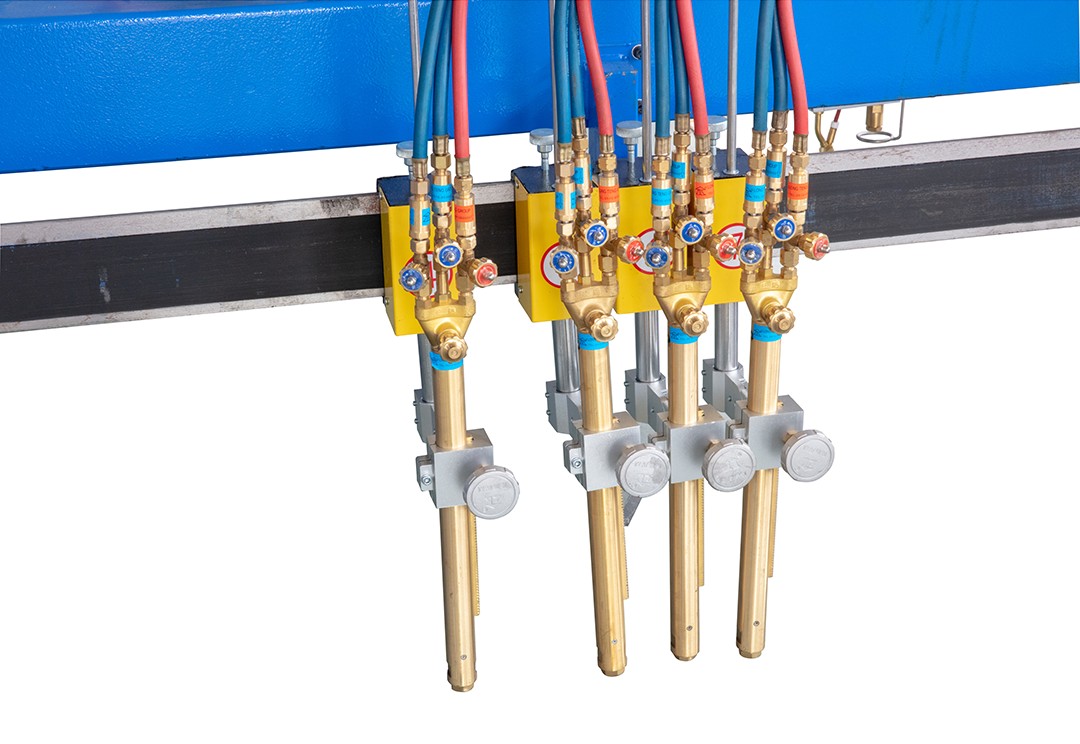

Esta máquina cortadora está equipada con cabezales de corte por plasma y sopletes de corte por llama, que es un equipo de alta eficiencia y alto rendimiento. Adopta un tipo pórtico, de accionamiento simple o doble, y puede cortar materiales metálicos como acero al carbono, acero inoxidable, láminas galvanizadas, aleaciones de aluminio, etc.
1.Sistema CNC: Beijing STARFIRE, FAGOR español, Hypertherm americano es opcional.
2. Tanto el extremo conductor como las vigas transversales adoptan una estructura de soldadura de viga en caja cuya tensión se ha aliviado.
3. Según los requisitos del cliente, con una operación conveniente.
4.Hay un dispositivo de protección contra incendios equipado en la antorcha que puede evitar riesgos de seguridad durante el proceso de corte.

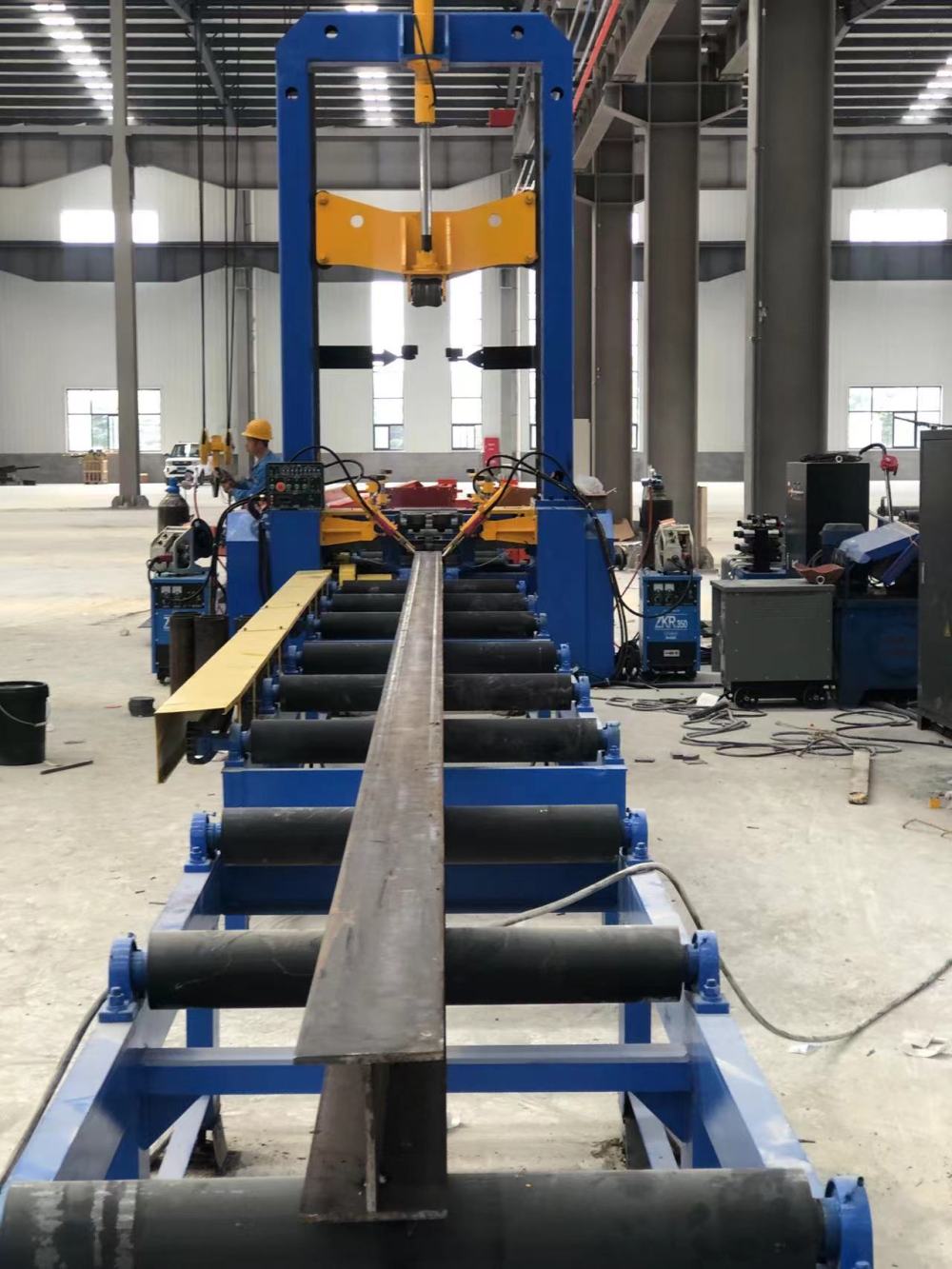

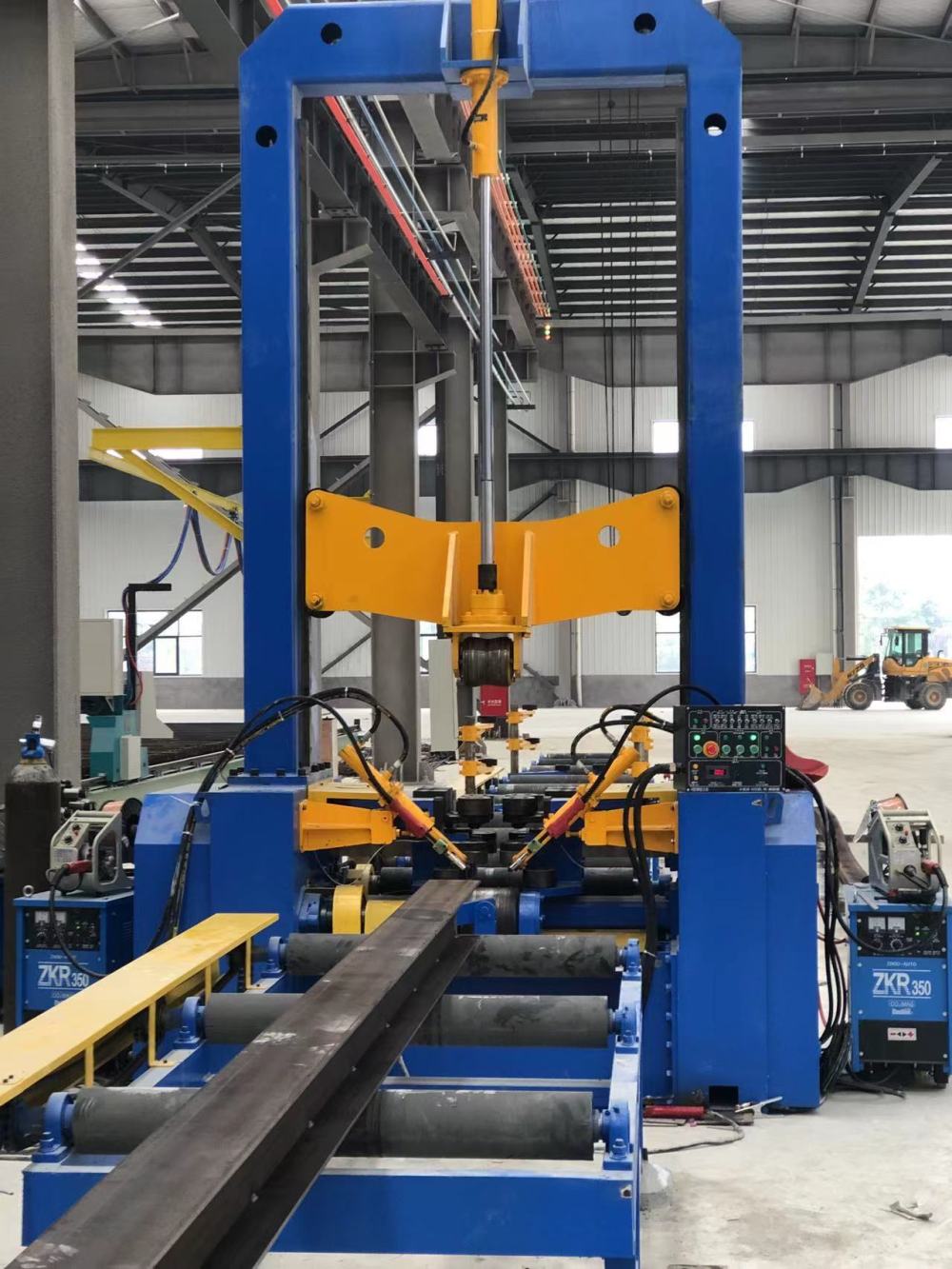

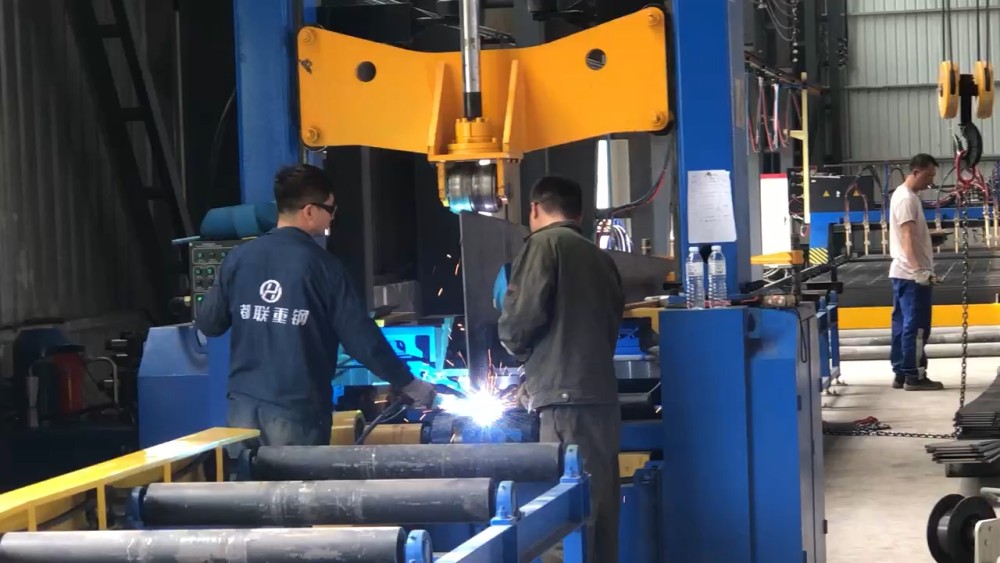

Máquina de ensamblaje de vigas H
1. Los componentes principales de esta máquina son piezas de estructura soldadas y los componentes clave han sido aliviados de tensión.
2. Esta máquina puede producir vigas en H de mayor tamaño según los requisitos del cliente, el tamaño máximo de altura del alma puede alcanzar los 3 m.
3. El centrado automático de la brida y el alma adopta un motor y engranaje hidráulicos.
4. Esta máquina está equipada con un dispositivo de soporte auxiliar para bandas grandes.
5. El material de la rueda de presión, la rueda guía y la rueda de transmisión principal es 40cr, con un proceso de enfriamiento de alta frecuencia en la superficie.
6. Esta máquina adopta un sistema de lubricación centralizado.

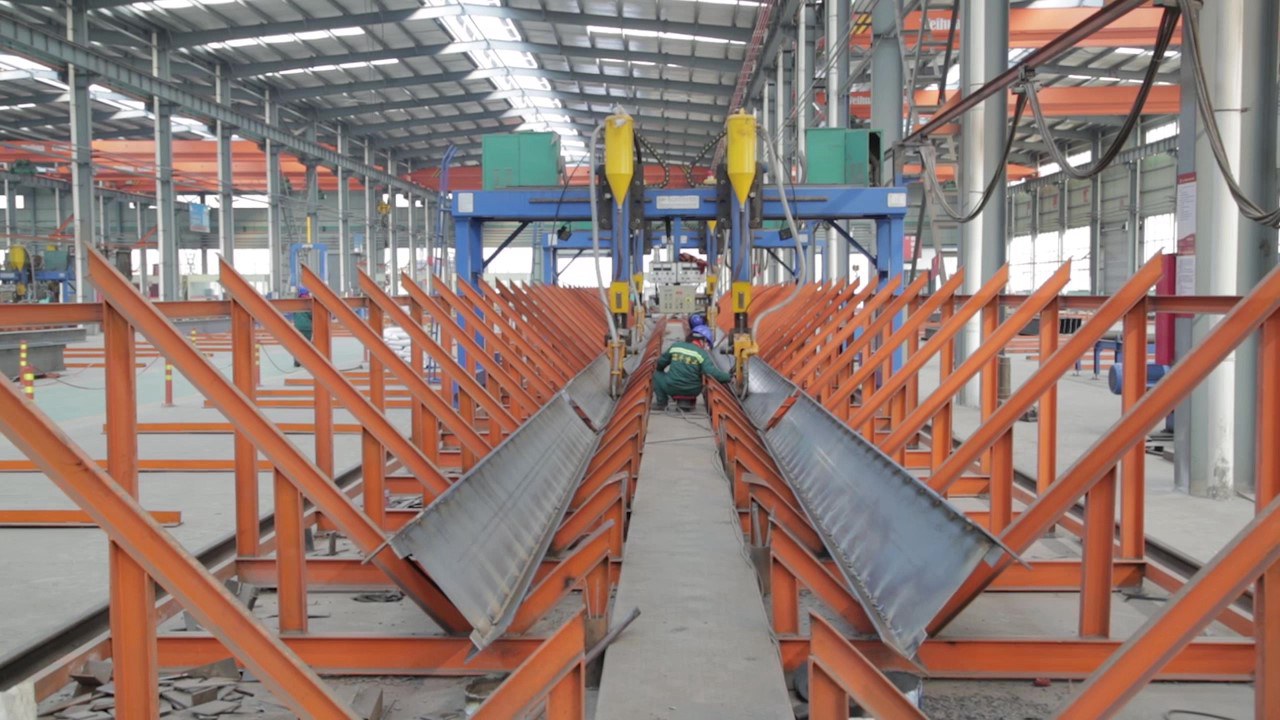

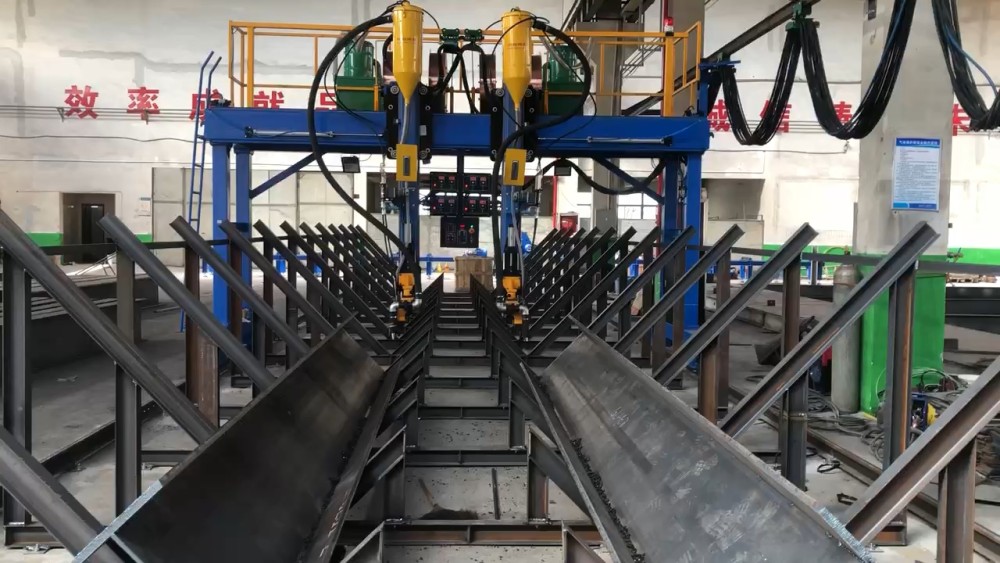

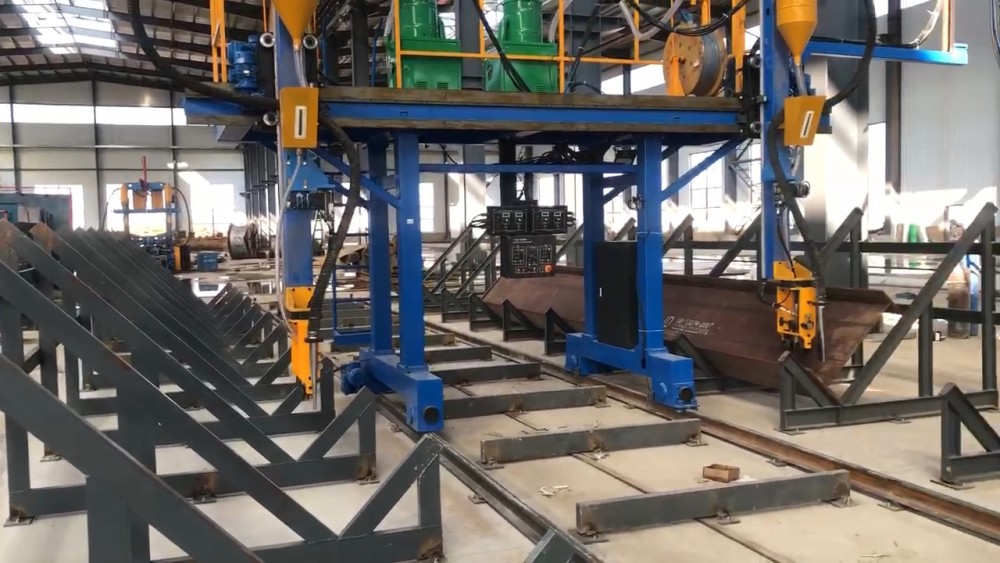

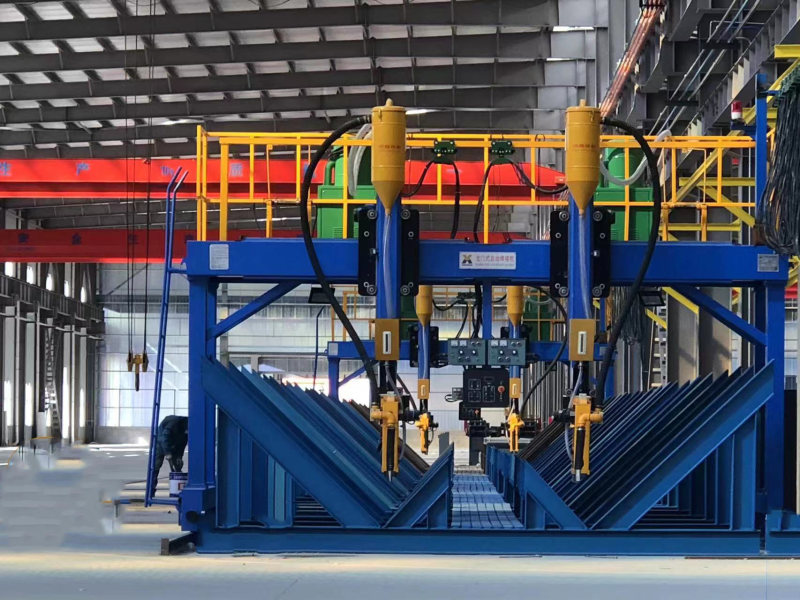

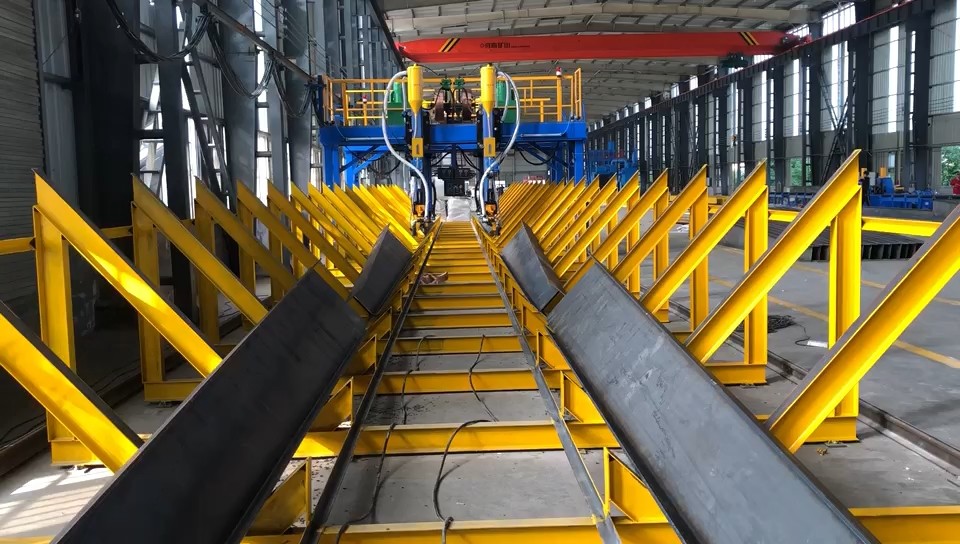

La máquina de soldadura de pórtico sirve principalmente para realizar soldadura por arco sumergido en las vigas en H ensambladas. Las dos vigas en H se colocan en el marco de la pieza de trabajo en el interior del riel guía en una posición de soldadura en forma de bote de 45 grados → el pórtico se desplaza sobre los rieles guía a la velocidad de soldadura ajustada → use dos máquinas de soldadura por arco sumergido para soldar dos cordones de soldadura al mismo tiempo → adopta un marco de guía de arco para rastrear automáticamente el cordón de soldadura → adopta un sistema automático de entrega y recuperación de flujo.
Esta máquina soldadora de pórtico puede equiparse con varios tipos de bastidores de guía de arco. Puede soldar vigas en H, vigas de caja y vigas transversales cambiando el bastidor de guía de arco.
Máquina

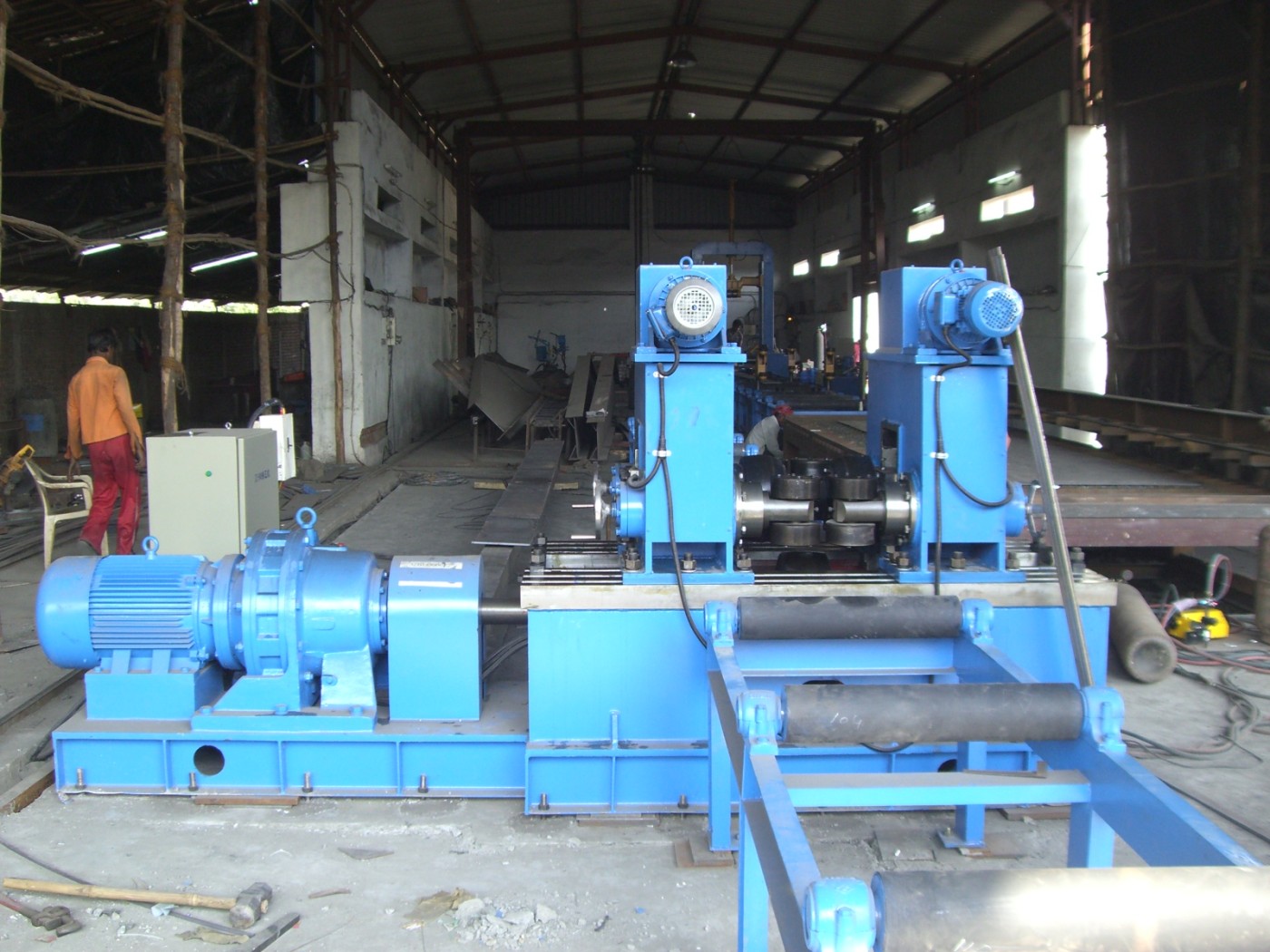

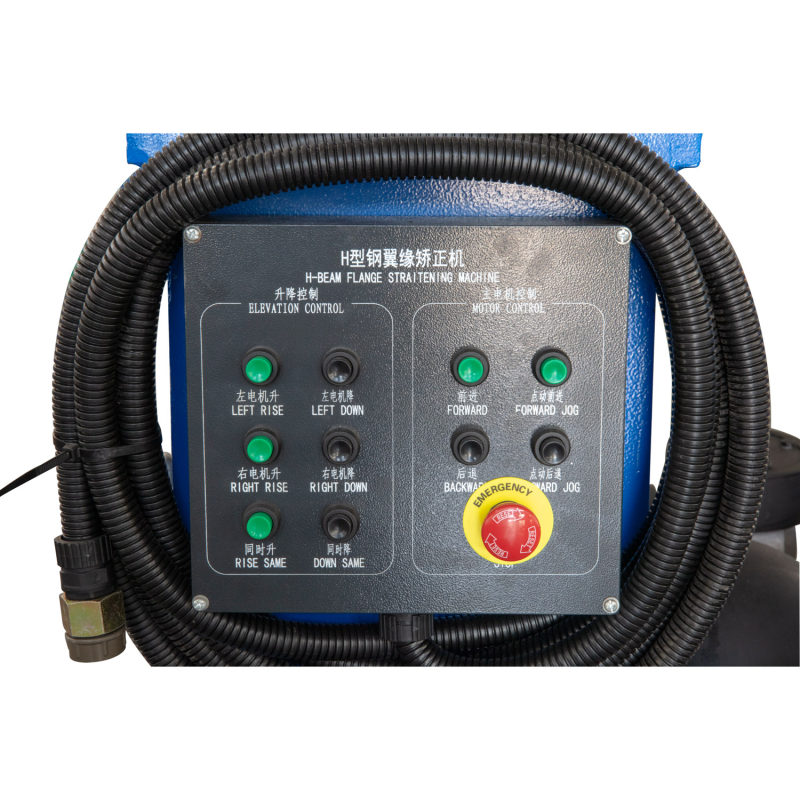

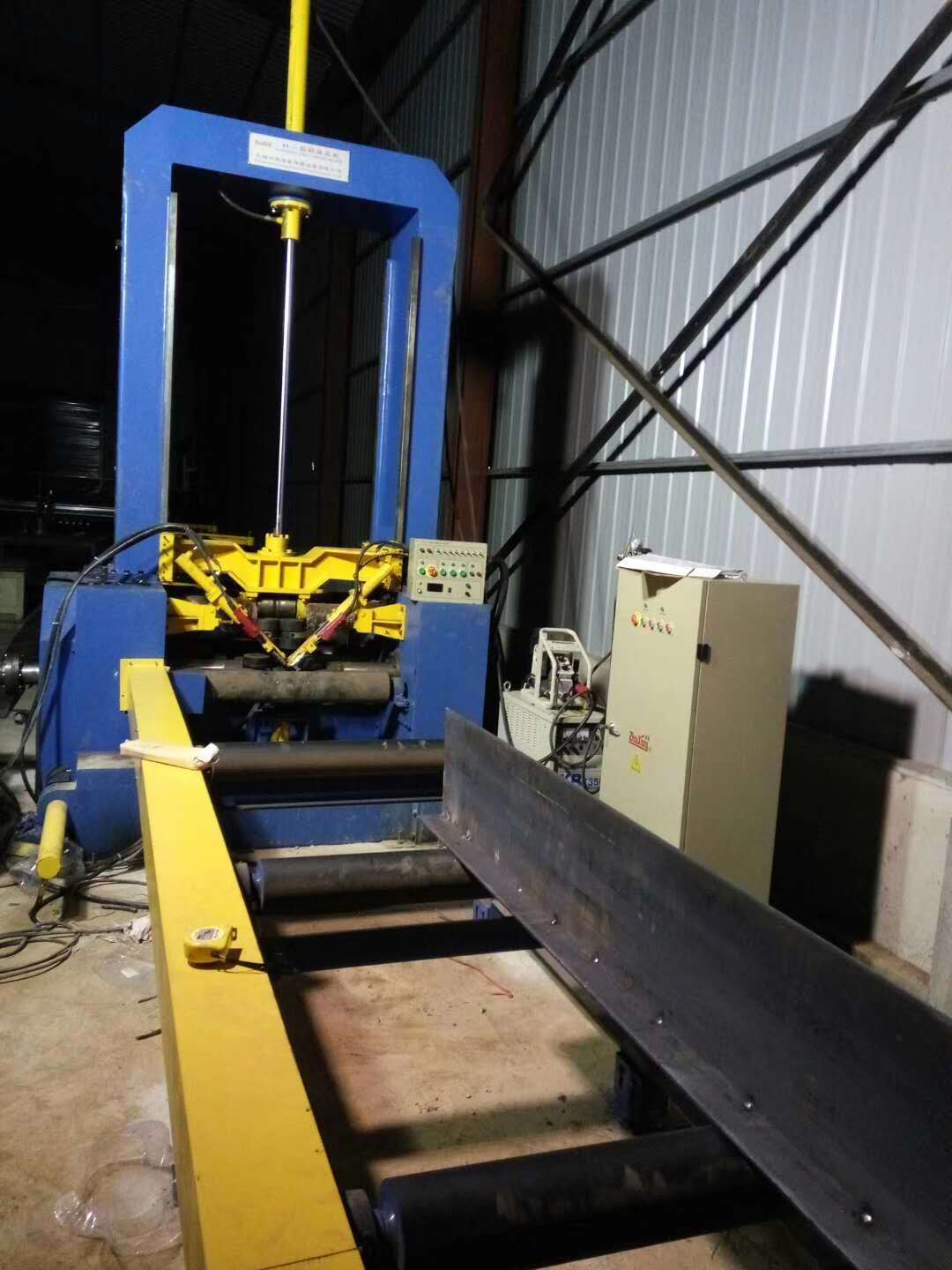

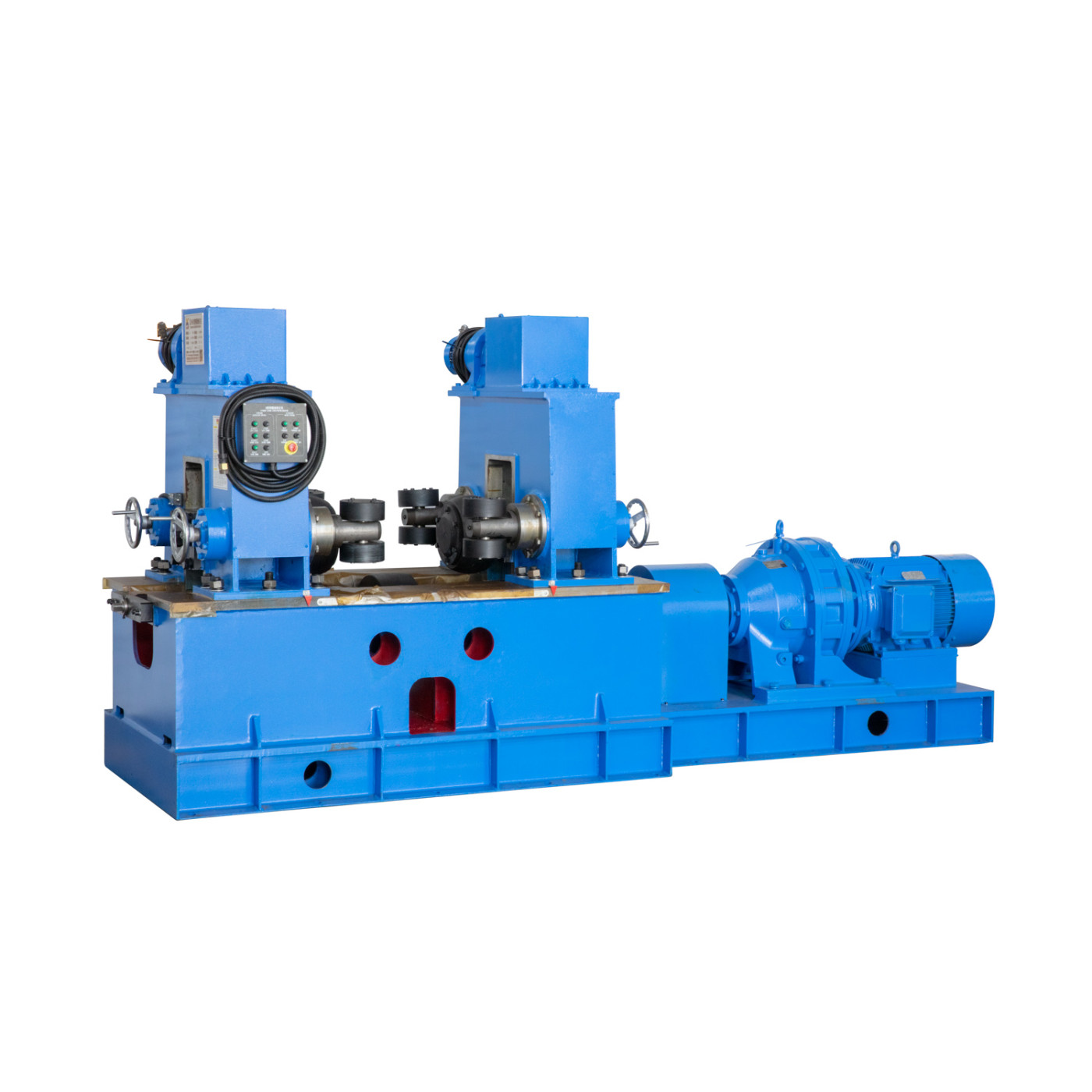

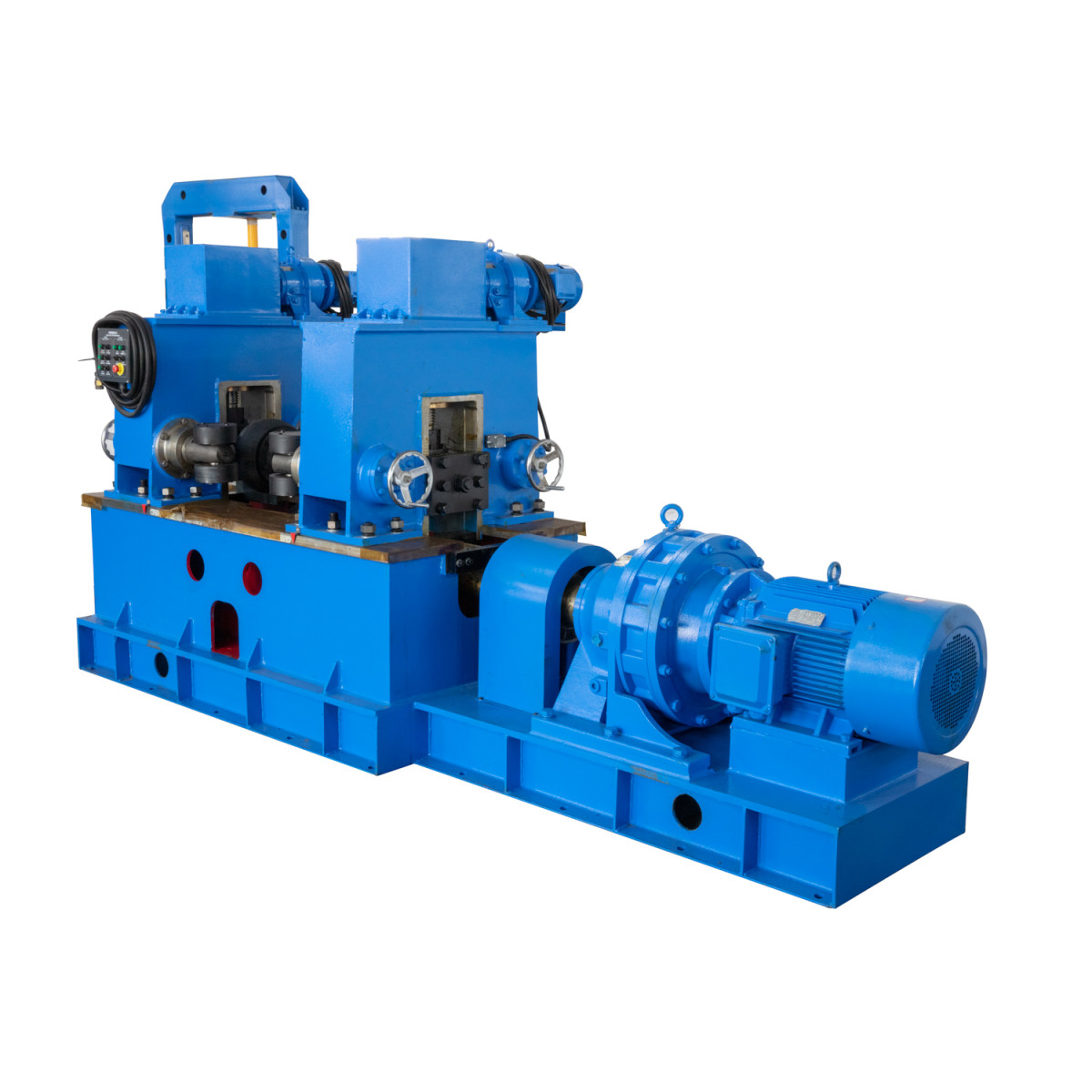

Se utiliza principalmente para rectificar la brida deformada. Es el equipo especial para enderezar la deformación del ala de la viga h.
1. La unidad principal es una estructura de marco integral con alivio de tensión, se procesa y se le da forma en un solo paso mediante una fresadora y taladradora de piso CNC.

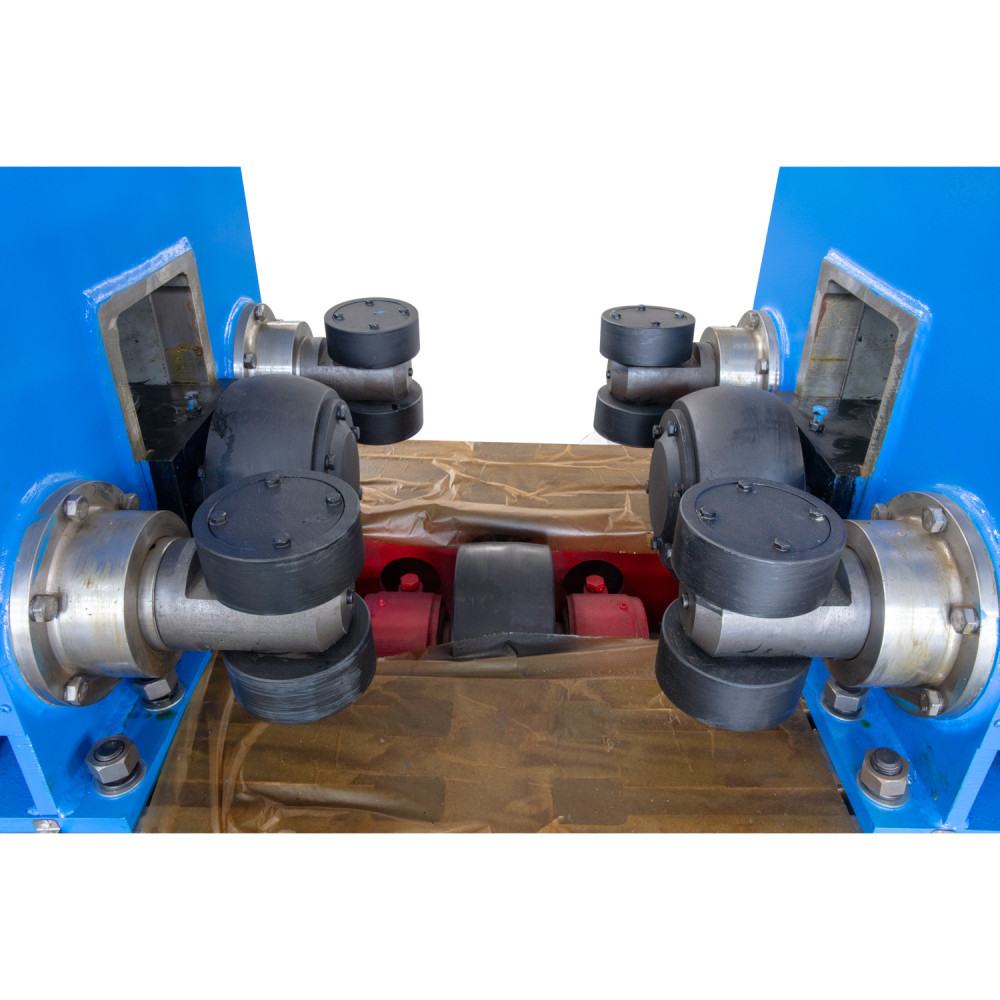

2.El material del rodillo superior es 35crmo, la resistencia a la abrasión se ha mejorado después del proceso de tratamiento térmico y rectificado.
3.El material del rodillo de transmisión principal es 40cr con proceso de forjado integral, así como proceso de enfriamiento de alta frecuencia y rectificado en la superficie.

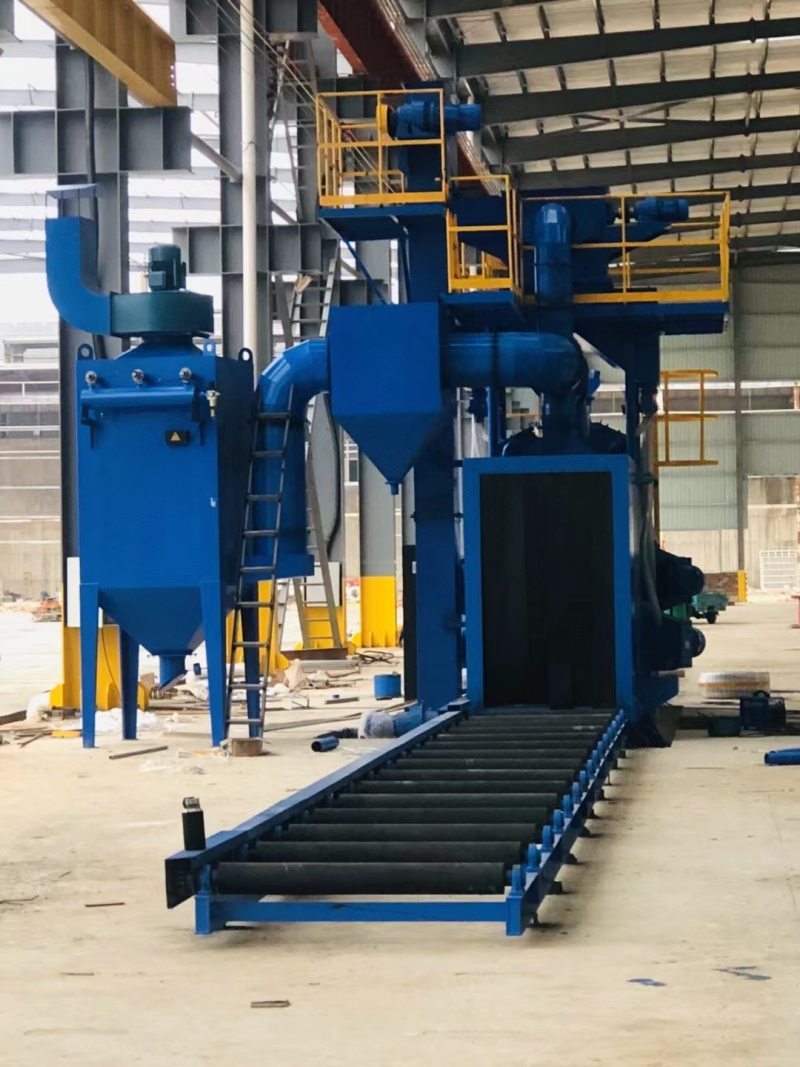

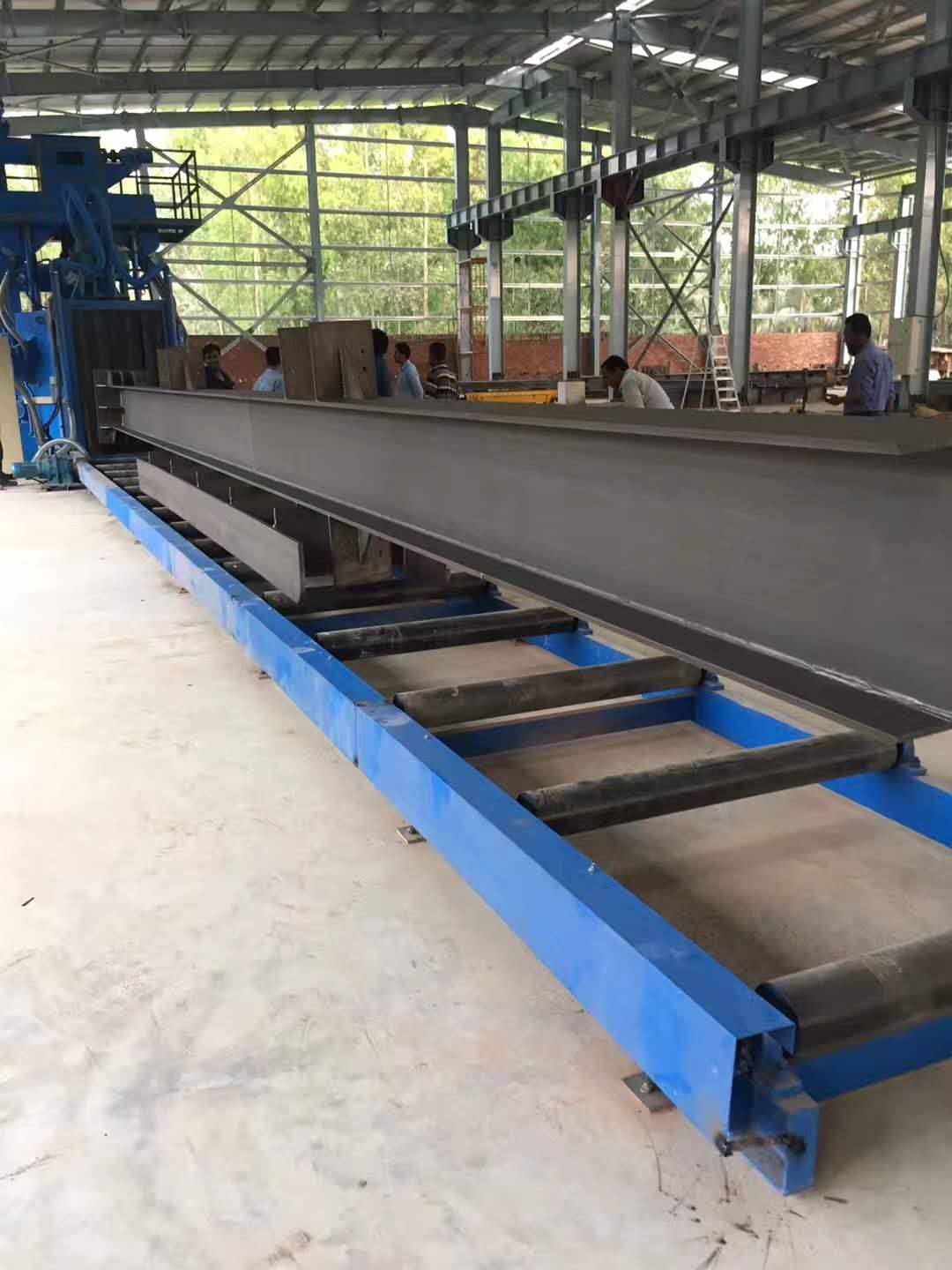

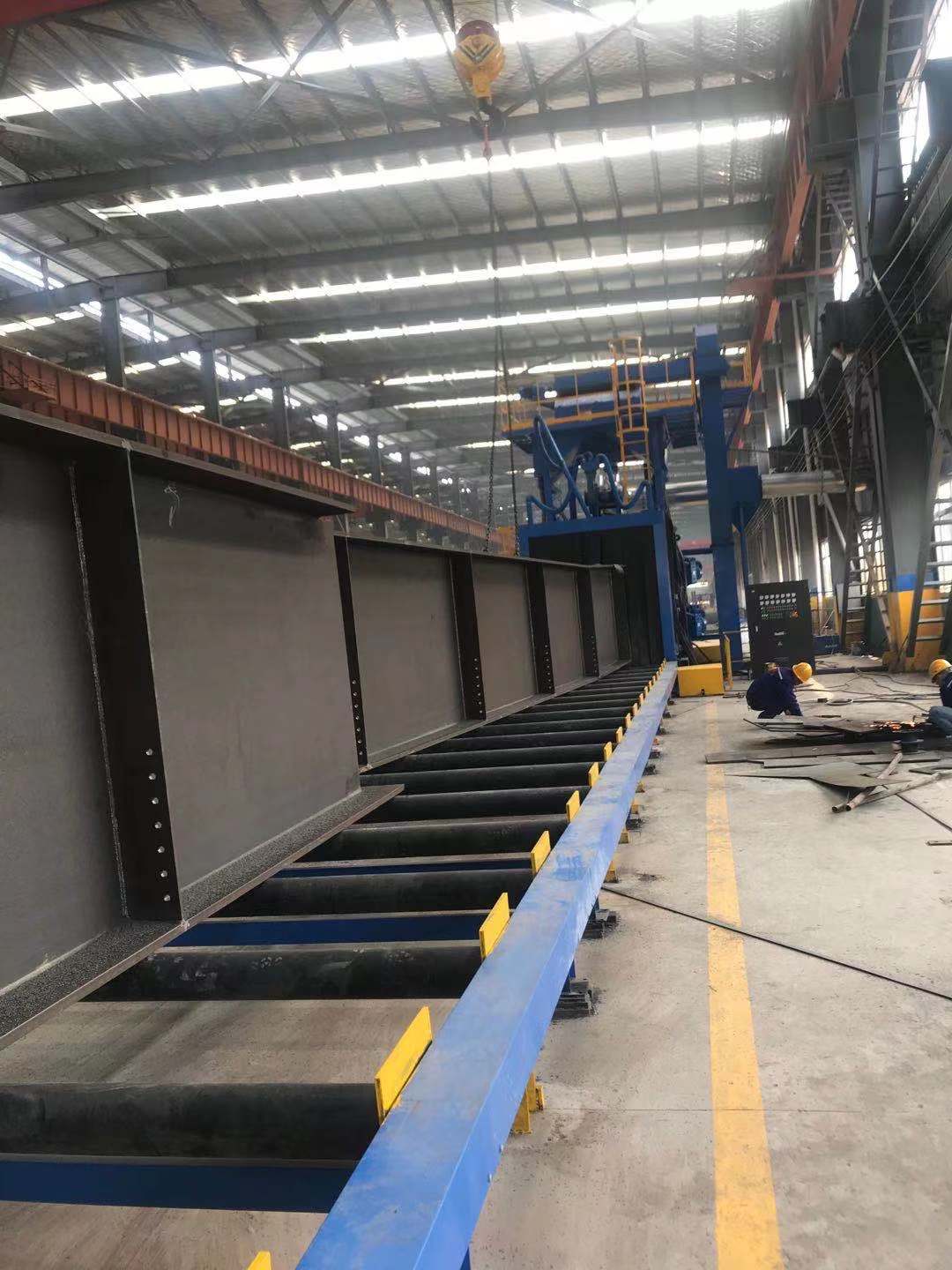

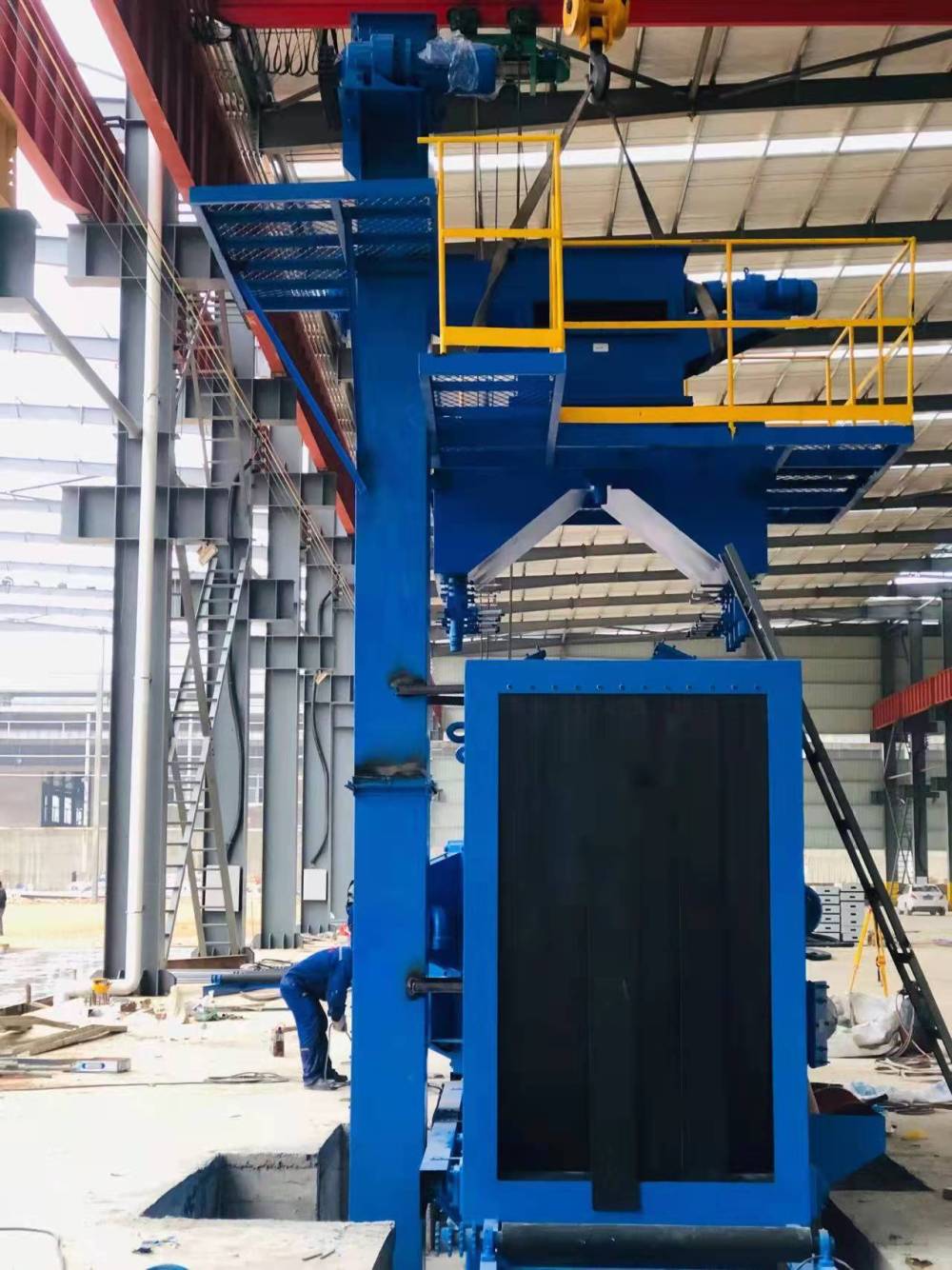

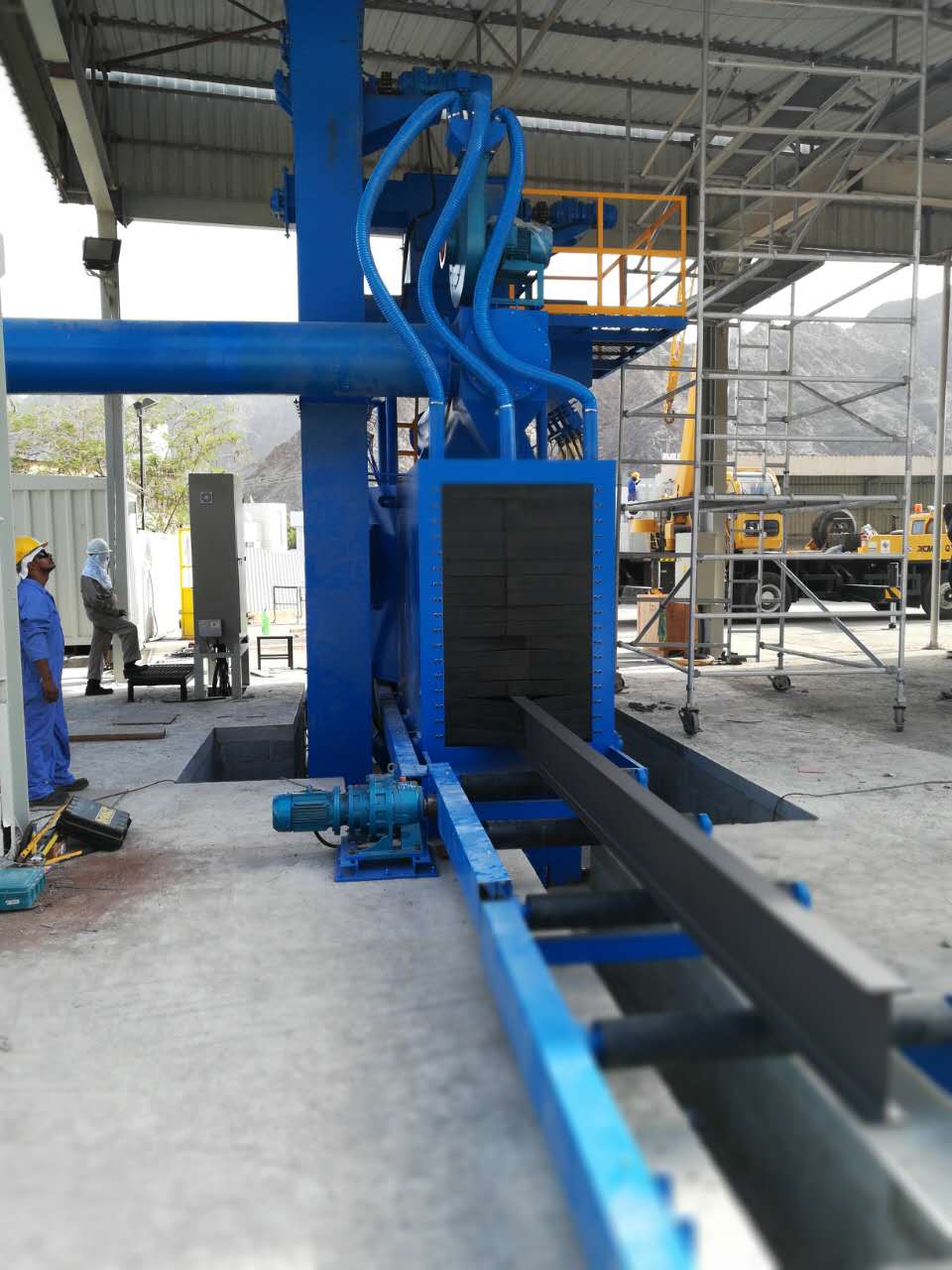

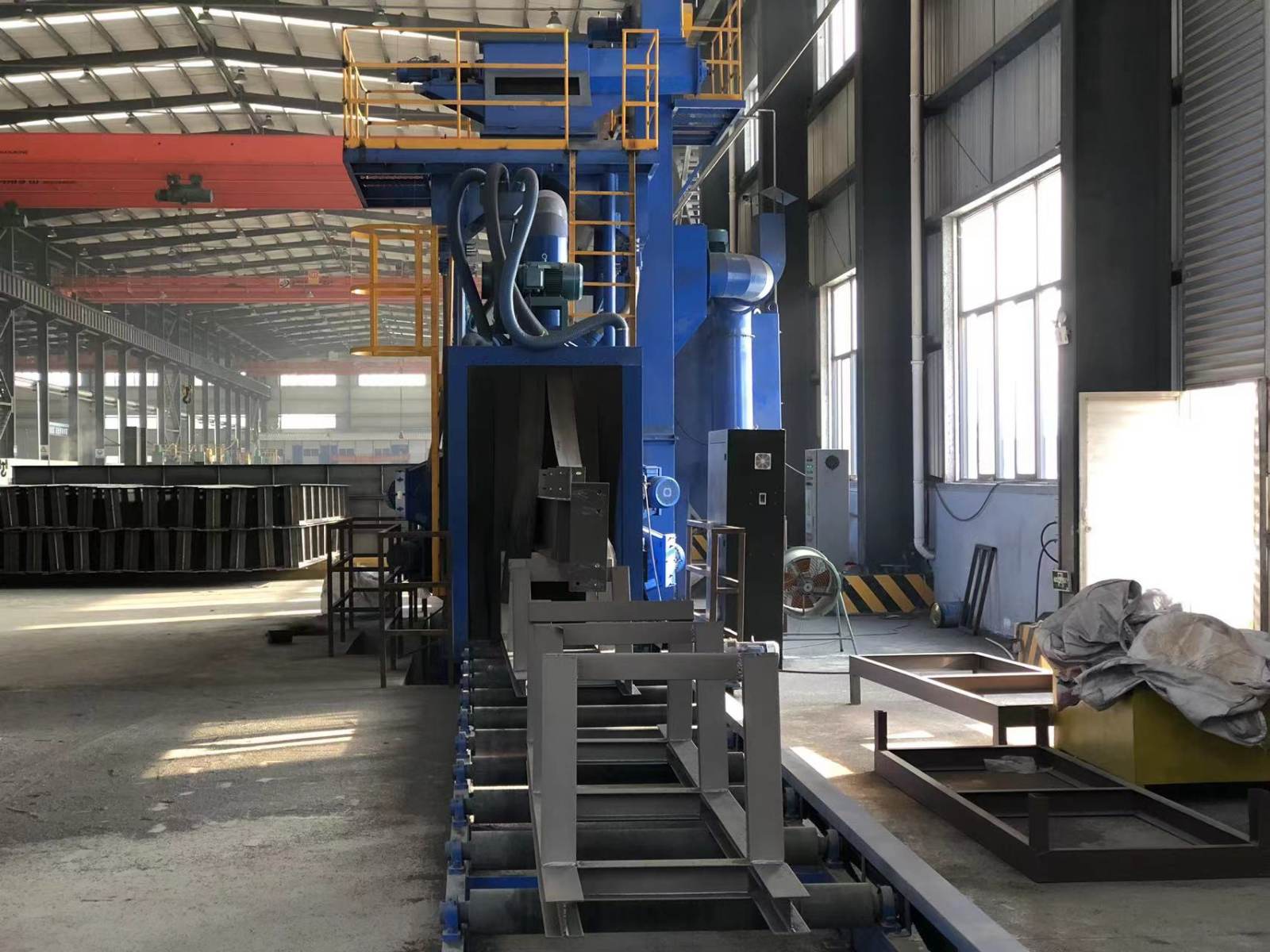

La máquina de granallado es un tipo de equipo de granallado que se aplica para limpiar la superficie de piezas de trabajo de soldadura de estructuras de acero, acero estilo H, placas y otros perfiles. Puede limpiar manchas de óxido, incrustaciones de óxido, escoria de soldadura en la superficie de la pieza de trabajo, así como tensión de soldadura, para eliminar la tensión y mejorar la calidad de la laca de la superficie y la resistencia a la putrefacción de la estructura de acero y el acero.
Adopta el granallado QZ320 para mejorar la eficiencia de limpieza y el entorno de trabajo. Tiene más de 3 años de vida útil. Las piezas de desgaste tienen una larga vida útil y son fáciles de reemplazar.

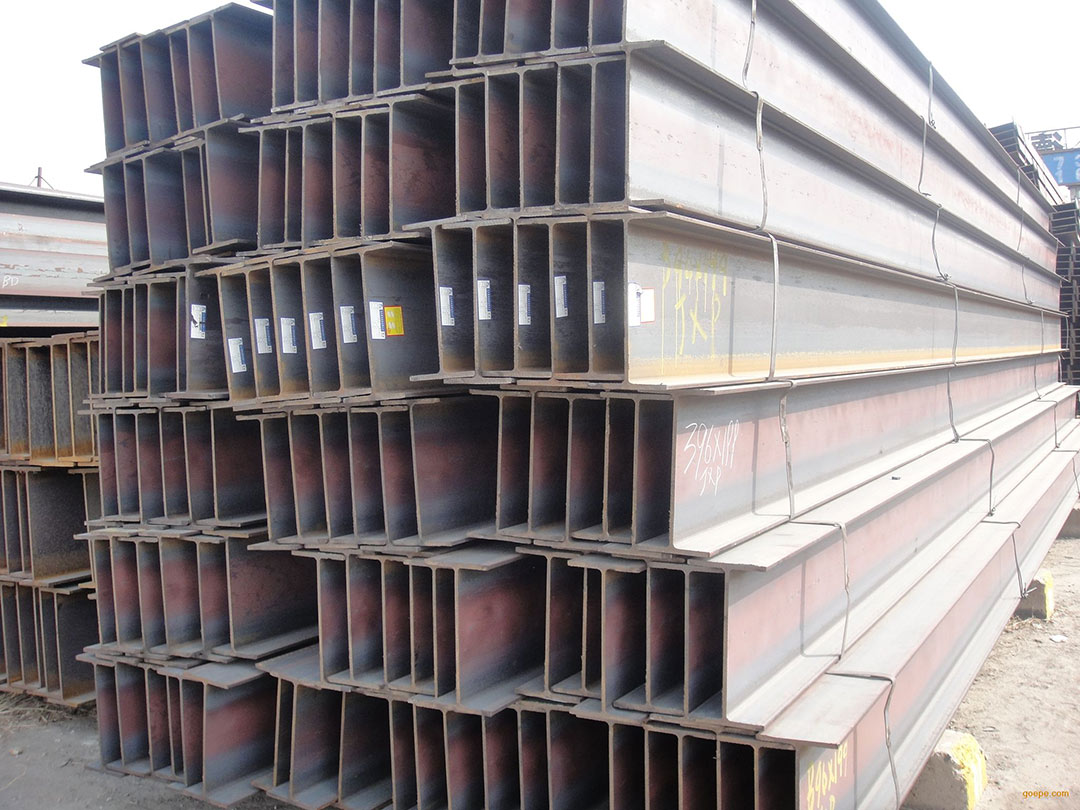

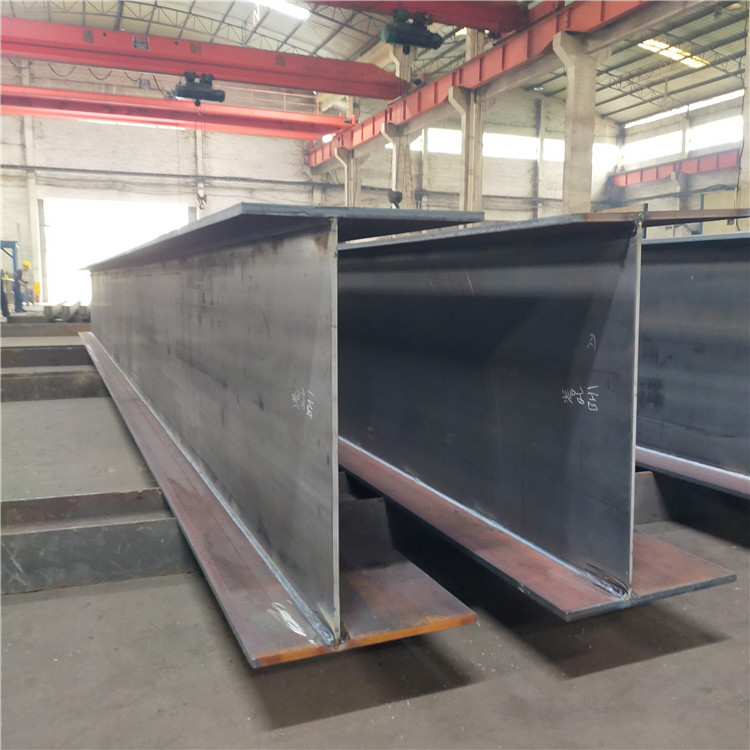

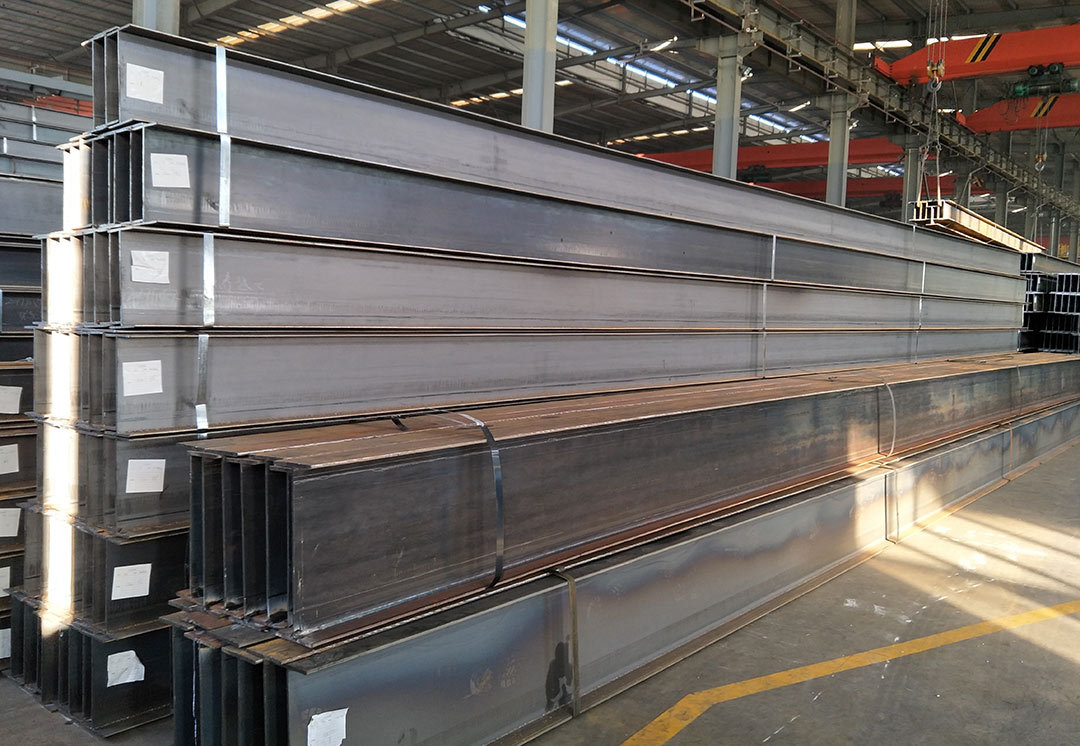

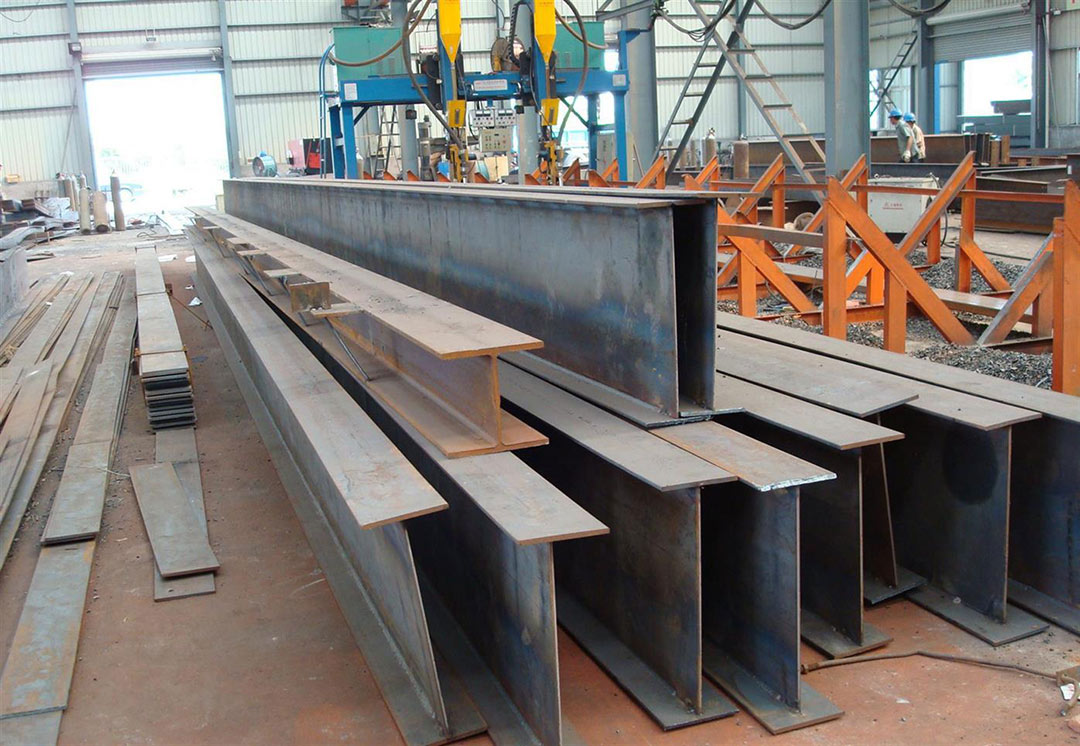

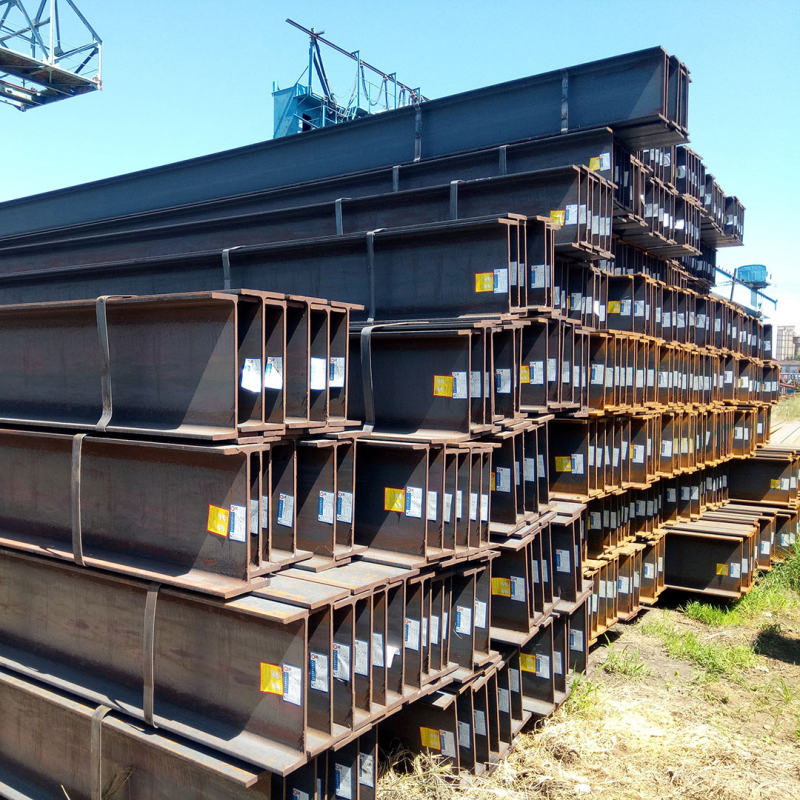

Exhibición de productos terminados
