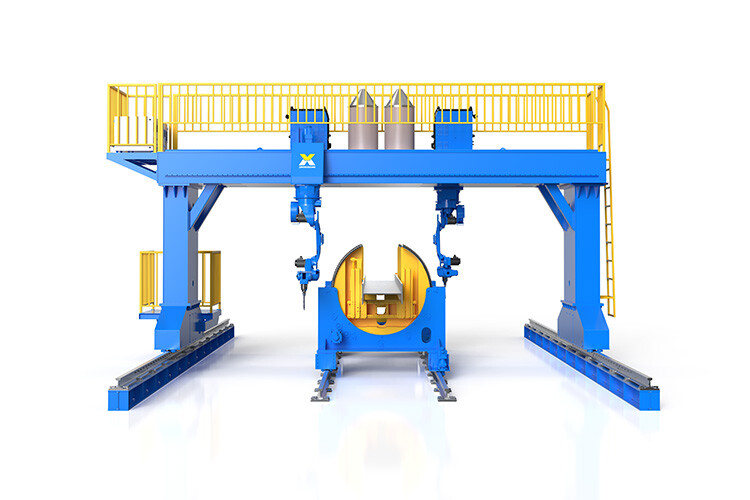

Este equipo es un robot de soldadura especial para estructuras de acero, diseñado a medida para la producción automatizada en fábricas de estructuras de acero.

1. El equipo se compone principalmente de: piezas de riel guía, piezas de pórtico, piezas de ajuste de robot, piezas de caja de control eléctrico, piezas de fuente de alimentación de soldadura, etc.

2. Los componentes del pórtico consisten principalmente en un marco de extremo de accionamiento, una viga transversal, un marco de ajuste, etc. La viga del extremo de accionamiento, la viga transversal y el marco de ajuste adoptan una estructura de soldadura de viga de caja y luego se someten a un tratamiento de alivio de tensión después de la soldadura. La estructura es compacta y la apariencia es hermosa.

3. La viga del extremo de accionamiento activo de toda la máquina utiliza un servomotor y un controlador de CA Panasonic japonés para accionar un reductor SHIMPO japonés y, a continuación, mediante una transmisión de piñón y cremallera, se instala una rueda guía horizontal en el lateral de la viga del extremo de accionamiento. La rueda guía se puede presionar contra el riel guía ajustando su eje excéntrico, lo que garantiza la estabilidad y la precisión de todo el funcionamiento de la máquina.

4. Los rieles guía móviles del carro están hechos de 38 kg/m. Los lados exteriores de los rieles guía están equipados con bastidores mecanizados con precisión. El bastidor está hecho de acero 45 con un módulo de 2,0. Adopta el método de accionamiento bilateral. Los rieles guía se fijan a través de placas de soporte de placa de presión. Este método de instalación puede garantizar parámetros técnicos importantes como la rectitud longitudinal y el paralelismo de los dos rieles guía.

Composición del equipo:

Robot de soldadura

Se utiliza el robot de soldadura FANUC fabricado en Japón. Los parámetros específicos del robot son los siguientes.

Fuente de poder para soldadura

Utilizando la fuente de alimentación de soldadura Megmeet CM500: una máquina de soldadura inteligente CO2/MAG/MMA industrial de servicio pesado totalmente digital. Se utiliza ampliamente en varios campos de procesamiento de soldadura de acero al carbono: tránsito ferroviario, automoción, construcción naval, estructura de acero, contenedores, maquinaria, hardware y otras industrias, así como operaciones industriales con cargas pesadas y entornos hostiles.
