La línea de producción de perfiles en T para construcción naval es una línea de producción automatizada o semiautomatizada diseñada específicamente para la fabricación de perfiles en T (secciones en T), uno de los componentes estructurales más importantes utilizados en la construcción de cascos de buques. Formados mediante la soldadura de una placa de ala y una placa de alma en forma de "T", los perfiles en T se utilizan ampliamente en los costados de los buques, cubiertas, mamparos y otras estructuras portantes.

Los métodos tradicionales de fabricación manual o semimanual suelen presentar una baja productividad, una calidad inconsistente y una elevada intensidad de mano de obra. Mediante la integración de equipos avanzados y tecnologías de fabricación inteligente, las modernas líneas de producción de perfiles en T permiten una producción automatizada de alta eficiencia y alta precisión, mejorando significativamente la calidad de la soldadura, la precisión dimensional y la eficiencia general de fabricación, al tiempo que reducen los costes laborales.

Componentes principales y proceso de producción

Una moderna línea de producción de perfiles en T para construcción naval suele constar de las siguientes etapas principales, lo que permite un proceso de fabricación continuo desde las materias primas hasta los productos terminados.

1. Corte de placas

Las placas de ala y las placas de alma se cortan a las dimensiones requeridas utilizando máquinas CNC de corte por llama/plasma o máquinas de corte por láser de fibra de alta potencia. A continuación, las placas procesadas se transfieren y cargan en la línea de producción para las operaciones posteriores.

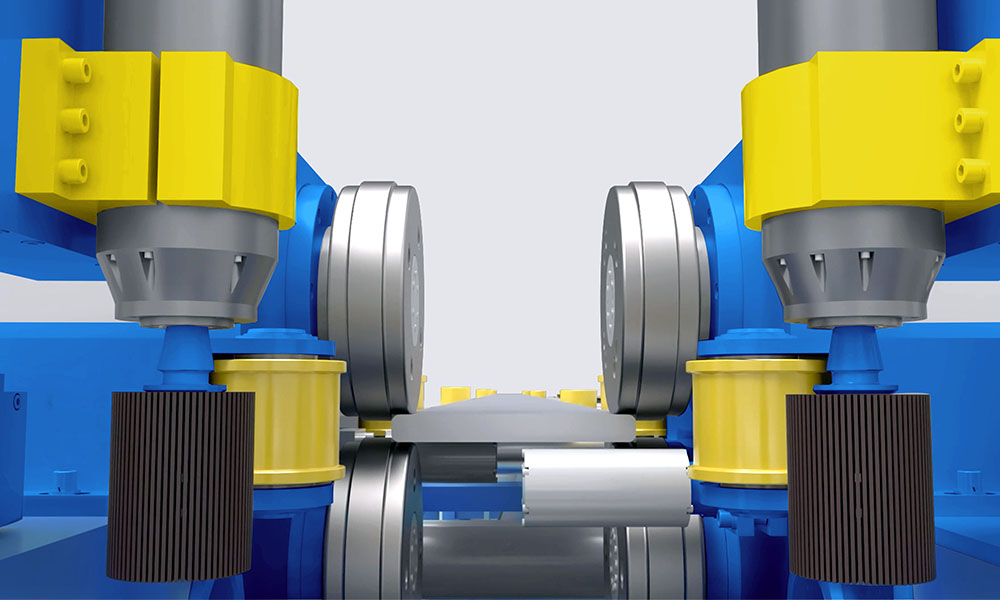

2. Biselado y rectificado de bordes

De acuerdo con los requisitos de soldadura, los bordes de las placas de ala se biselan (ranuran) y se rectifican para prepararlos para una soldadura de alta calidad con otras secciones estructurales navales. Este proceso mejora la penetración de la soldadura y garantiza uniones más resistentes y fiables.

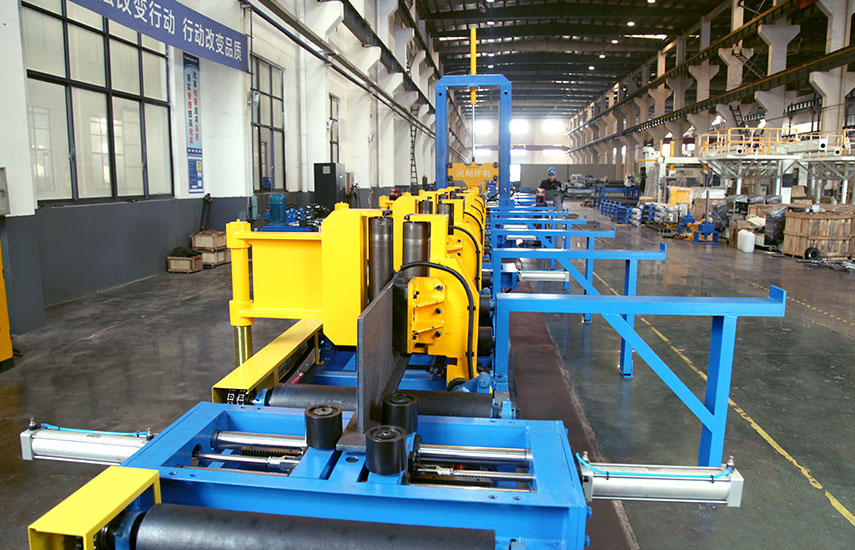

3. Ensamblaje y posicionamiento

La placa de ala y la placa de alma se ensamblan formando un perfil en T y se posicionan firmemente mediante sistemas de sujeción neumáticos o hidráulicos. Las líneas de producción avanzadas pueden alcanzar una precisión de posicionamiento de ±0.5 mm, garantizando dimensiones precisas y una calidad constante del producto.

4. Soldadura

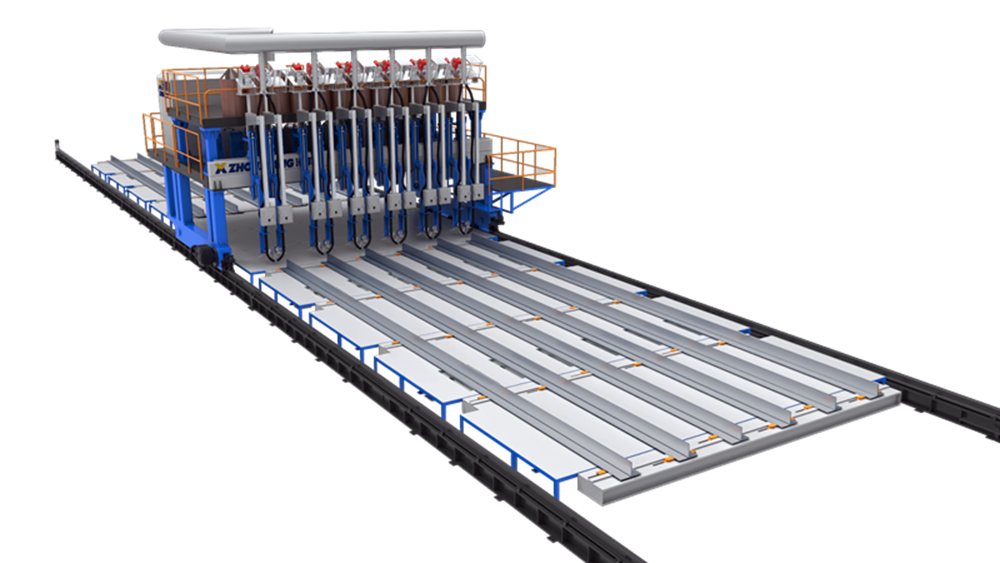

La soldadura es el proceso central de la línea de producción. Los perfiles en T ensamblados se sueldan utilizando equipos de soldadura automática, como máquinas de soldadura de pórtico multica específicas o sistemas de soldadura robotizada. La soldadura automatizada proporciona una mayor productividad y una calidad de soldadura constante, y reduce significativamente la mano de obra y la deformación por soldadura.

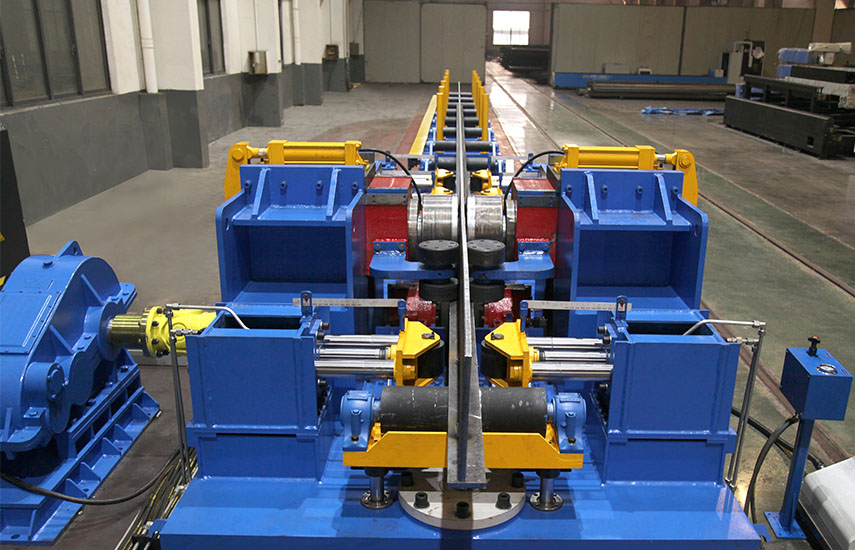

5. Enderezado

Después de la soldadura, los perfiles en T pueden presentar una ligera deformación debido a la tensión térmica. Se utiliza una máquina enderezadora para corregir la deformación y recuperar la planitud y rectitud requeridas, garantizando que los productos terminados cumplan las normas de calidad de la construcción naval.
