En el proceso de producción de soldadura de vehículos especiales, la soldadura del cuerpo del tanque es inseparable del uso del rotador de soldadura. Antes de comenzar la operación, generalmente se requiere que el personal esté familiarizado con la estructura básica y el rendimiento del rotador de soldadura para garantizar la eficiencia de la producción.

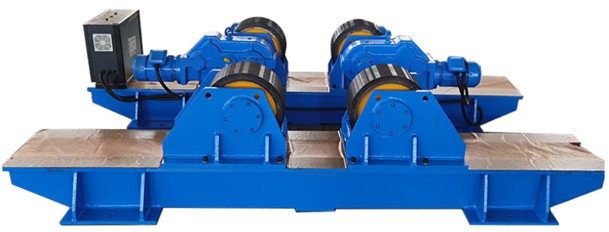

1. Estructura básica del rotador de soldadura.




1. El rotador de soldadura se compone de un marco impulsor y un marco inactivo, y no es necesario hacer una base, se puede colocar en el suelo y usar directamente.

2. El bastidor motriz e inactivo adopta una estructura de soporte de placa de acero de sección, con un buen rendimiento integral y un gran peso de soporte. Después de soldar, la base del marco del rodillo se alivia la tensión para garantizar que no se deforme después de un uso prolongado.

3. Todas las ruedas del bastidor motriz son ruedas motrices sincrónicas. La rueda está instalada en el conjunto de placa lateral. El material de las ruedas lo tenemos de PU o metal, y tiene una gran capacidad de carga y buena resistencia al desgaste.

4. Cada orificio del eje del bastidor motriz e inactivo es sujetado y procesado por la máquina perforadora al mismo tiempo, con buen paralelismo de cada eje y pequeño desplazamiento. El conjunto de rodillos está equipado con cojinetes de alta calidad fabricados por fabricantes nacionales de renombre. La grasa utilizada en los rodamientos es grasa de litio de alto rendimiento lubricante.

2. Principio de funcionamiento y aplicación del rotador de soldadura.

Todos los rodillos giratorios del rotador/tanque tienen una gran rigidez y estabilidad, una apariencia hermosa, un rendimiento confiable, un mantenimiento simple y una larga vida útil. Durante la operación, el dispositivo impulsor impulsa el rodillo impulsor y utiliza la fricción entre el rodillo impulsor y la pieza de trabajo cilíndrica para hacer que la pieza de trabajo gire y realice el desplazamiento, lo que puede realizar la soldadura en posición horizontal de las costuras circunferenciales internas y externas y las internas y externas. Costuras longitudinales exteriores de la pieza de trabajo y puede formar un centro de soldadura automático con manipulador de soldadura/pluma de columna de soldadura

El rotador de soldadura/rodillos giratorios de tanque se utiliza principalmente para ensamblaje cilíndrico y soldadura de costura o soldadura de tanque; Si la altura de los rodillos motriz y loco se ajusta adecuadamente, también se puede realizar el montaje y soldadura del cuerpo vertebral y del cuerpo segmentado de rotación desigual; Para algunas piezas soldadas largas no circulares, si se sujetan con una abrazadera anular especial, también se pueden instalar y soldar en el marco del rodillo de soldadura; Hay muchas especificaciones de marcos de rodillos de soldadura, que también se pueden utilizar como equipo para detectar y ensamblar piezas de trabajo cilíndricas con soldadura manual. El uso de un soporte de rodillos de soldadura puede mejorar en gran medida la calidad de la soldadura, reducir la intensidad del trabajo y mejorar la eficiencia del trabajo.
