Columna de caja de estructura de acero

A medida que la industria de la construcción continúa desarrollándose y las alturas de los edificios se actualizan constantemente, las columnas de cajón se utilizan ampliamente en diversas estructuras de marco debido a sus propias características de alta resistencia de las estructuras de acero, buenas propiedades de tracción y flexión y la capacidad de llenarse internamente con concreto. , aprovechando al máximo las ventajas de las buenas propiedades de compresión del hormigón.

Paso de producción

1, máquina de corte CNC debajo del material, cortando 2 placas inferiores, 2 placas de red y múltiples placas deflectoras.

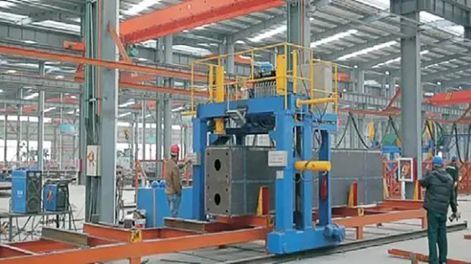

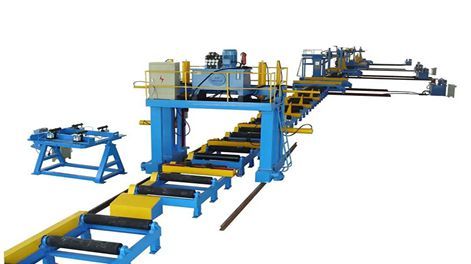

2. Mueva la máquina ensambladora de vigas en U/caja, sujetando la red lateralmente en cada partición por turno, acercando la red a la partición, y soldando por puntos y fijando después de una buena posición, hasta que la red esté apretada a cada partición.

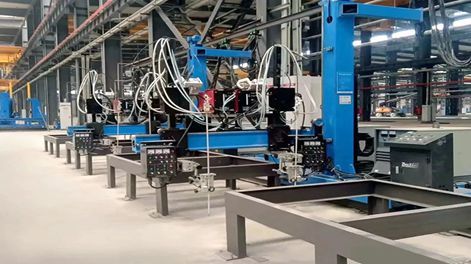

3. El brazo de soldadura equipado con el cabezal de soldadura se mueve horizontalmente y hacia arriba y hacia abajo a través de la placa deslizante y el carro para alinear la boquilla en el cabezal de soldadura de CO2 con la costura de soldadura, y el brazo está equipado con un dispositivo de guía de arco mecánico elástico neumático. y luego un carro en movimiento se desplaza en línea recta sobre el riel guía para realizar la soldadura de fondo automática de las soldaduras planas biseladas de la viga de caja.

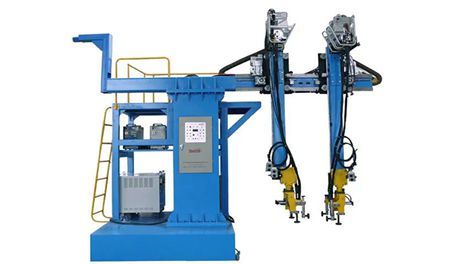

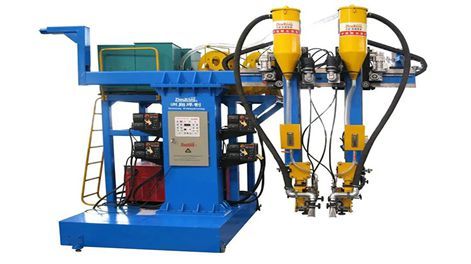

4. Gire la pieza de trabajo 90 grados con un torno de 90 grados y muévala al soporte de la pieza de trabajo debajo de la soldadura por electroescoria, y realice la operación de soldadura por electroescoria en cada puerto de soldadura por electroescoria hasta que se completen todos los puertos de soldadura por electroescoria.

Nota: El área de soldadura por electroescoria está equipada con 2 máquinas soldadoras por electroescoria, que pueden soldar simétricamente según los requisitos del proceso de soldadura, y cada máquina soldadora por electroescoria puede soldar 2 soldaduras por electroescoria simultáneamente a la vez.

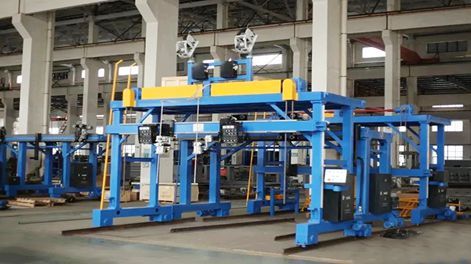

5. Se utiliza principalmente para soldadura por arco sumergido de vigas tipo caja. La soldadura por arco sumergido de vigas en forma de caja se puede realizar de dos formas: alambre simple de arco simple y alambre doble de arco doble. La configuración de un solo alambre de arco es flexible, el alambre doble de arco doble puede mejorar la eficiencia de la soldadura.

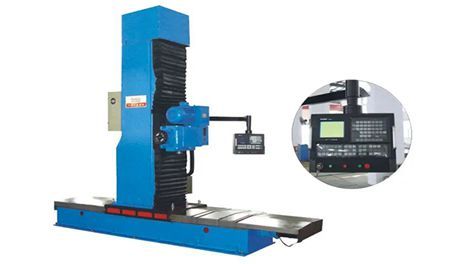

6. La pieza de trabajo en forma de caja se transporta al área de fresado de extremos a través del transportador de rodillos para realizar la operación de fresado en la cara del extremo de la pieza de trabajo. Nota: La configuración del área de fresado de extremos puede ser de 2 juegos de fresadora de extremos o 1 juego de fresadora de extremos.
