[Equipo de procesamiento secundario] Máquina cortadora de perfiles múltiples
2023-04-11

未标题-1

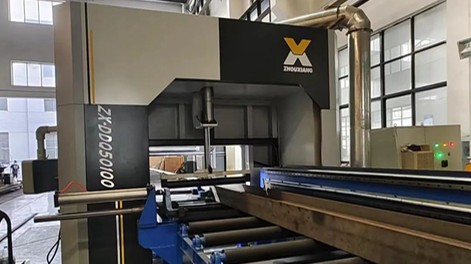

Máquina cortadora de perfiles múltiples


Como equipo de procesamiento especial para perfiles terminados, la máquina cortadora de perfiles múltiples Zhouxiang se usa ampliamente en la construcción de ensamblaje de estructuras de acero.

La máquina cortadora de perfiles múltiples puede realizar operaciones de carga automática de perfiles, alimentación automática, corte automático y transporte automático. La aplicación de corte robótico flexible espacial tridimensional de alta gama realiza la función de corte en bisel, y el perfil y la antorcha adoptan la función de posicionamiento; La máquina cortadora puede realizar corte térmico de vigas en H, vigas en I, canales y ángulos de acero en cualquier forma de solape y orificio abierto, y los métodos de corte son corte por plasma y oxicorte.

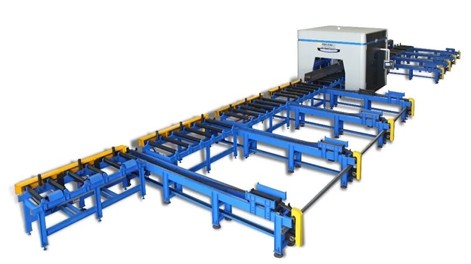

Especificaciones técnicas del equipo


微信图片_20230414162244


Especificaciones técnicas

Tipo de corteViga en H, canal, ángulo de acero, etc.
Forma de cortePlasma fino y llama
Longitud de corte efectiva≤15000MM
Velocidad cortante10-3500MM/MIN
Grosor de corte≤ 20MM
Desviación de la longitud de corte±1.5MM


* Ángulo: 100-400MM.

Diámetro del tubo redondo: 100-600 mm.

Tubo cuadrado/rectangular: 100-500MM.

Viga en H: placa de ala 100-300 mm, placa de alma 100-600 mm

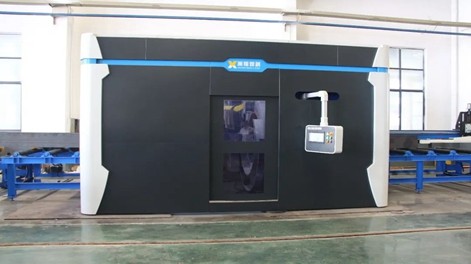

Funciones del sistema de control


微信图片_20230414162247

微信图片_20230414162252

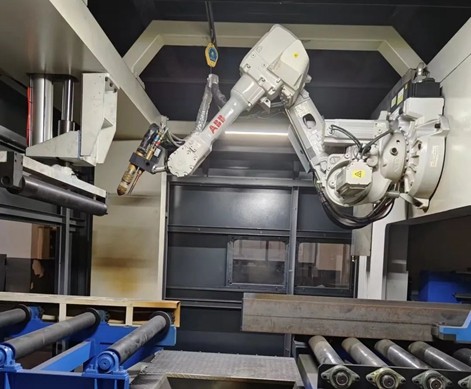

El cuerpo principal de este sistema de control es el robot japonés Fanuc y está equipado con un software de simulación de programación fuera de línea. Tiene una interfaz interactiva humanizada, operación simple, imágenes 3D intuitivas; simulación dinámica de corte de un vistazo, memoria de punto de interrupción con la trayectoria original hacia atrás y luego regresa a la función de corte; autodiagnóstico de fallas y discriminación inteligente de errores de operación, visualización automática de alarma, función de diagnóstico automático; función de edición y llamada de programa de macros rica y ampliable; Pantalla china, función de diálogo hombre-máquina. Con el modo de programación en línea y fuera de línea, puede intercambiar información con el exterior a través de un disco U, red, etc., y puede ingresar modificaciones temporales manualmente. La carga y descarga de este equipo y otras unidades de funciones auxiliares están controladas por el PLC de la unidad de expansión del robot, y los robots se comunican entre sí a través de la red ETHCAT para intercambiar información de estado e instrucciones de operación, que está integrada y altamente automatizada.

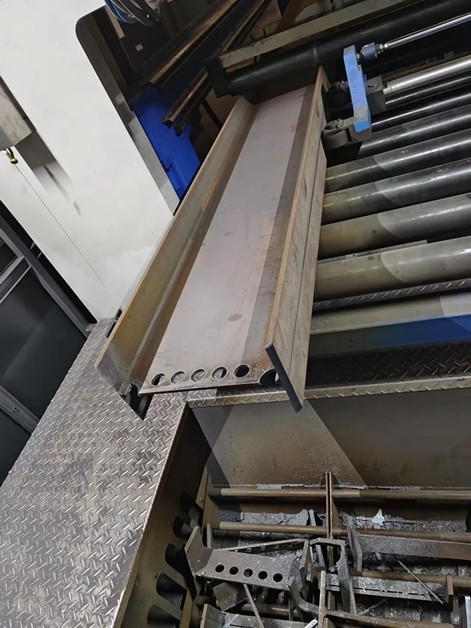

Muestras de corte


微信图片_20230414162255

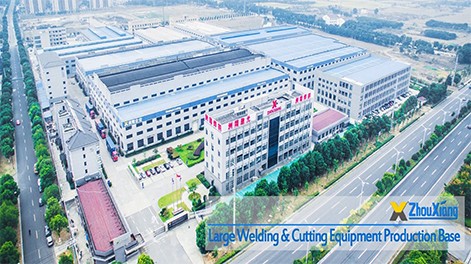

工厂

Empresa Zhouxiang

Especializada en la producción de líneas de producción de vigas en H de acero liviano y pesado, líneas de producción de vigas de caja, líneas de producción horizontales, líneas automáticas de enderezamiento y soldadura de doble empalme, todo tipo de líneas de ensamblaje personalizadas automatizadas; incluyendo máquina de corte por plasma con llama CNC, máquina de corte plano por láser de fibra, máquina cortadora de tubos por láser, máquina integrada de tubos y placas, máquina de soldadura láser portátil, máquina ensambladora de vigas en H, máquina de soldadura por arco sumergido de pórtico, máquina enderezadora de vigas en H, granalla máquina de granallado, máquina integrada de soldadura y enderezamiento de ensamblaje de vigas en H, máquina especial de soldadura, máquina auxiliar, máquina laminadora, máquina dobladora de perfiles, varias máquinas de soldar, etc.

Fabricado por Zhouxiang, calidad profesional, alta precisión, alta velocidad.

Tecnología líder, calidad estable, los productos se venden bien en el país y en el extranjero.
