Máquina dobladora de perfiles

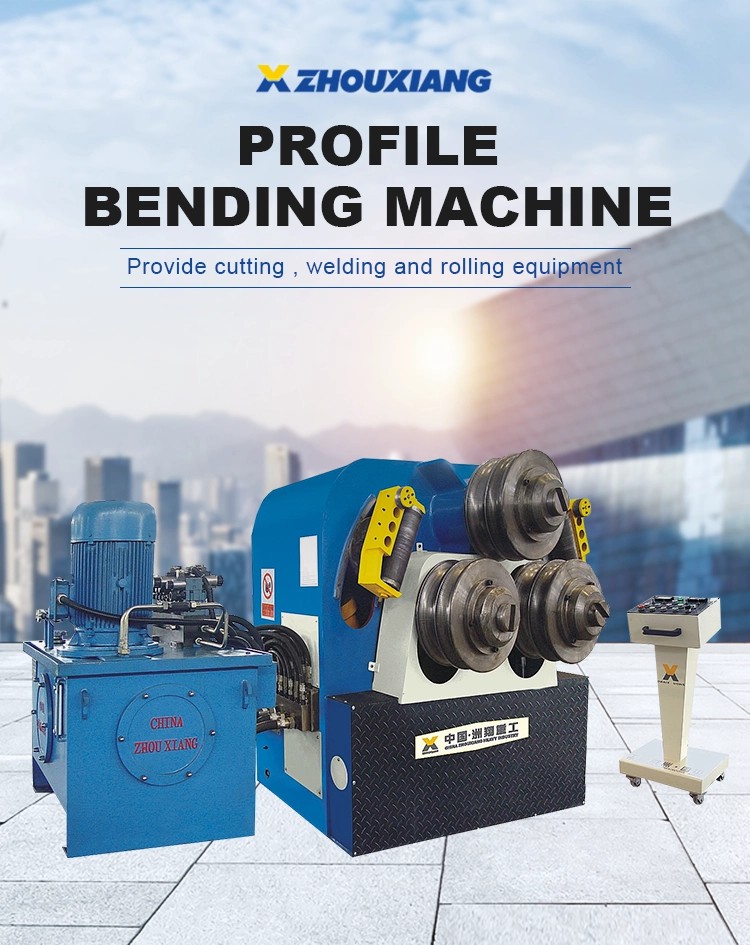

Esta máquina de tres rodillos con pantalla digital NC y ajuste de arco descendente se utiliza especialmente para doblar perfiles. Puede doblar piezas de trabajo redondas y en forma de arco, y se utiliza ampliamente en las industrias del petróleo, química, construcción naval, agua y electricidad, estructuras metálicas y fabricación de maquinaria.

Contáctenos

Descripción del Producto

Parámetros técnicos

JW-		Años 50	75S	89S	115S	159S	245S	273S
(mm) Módulo de flexión de la sección del perfil		6	16	30	45	100	320	500
(MPa) límite de fluencia del perfil (MPa)		245	245	245	245	245	245	245
Tubo de acero	Sección máxima	Φ42×3	Φ76×4	Φ89×5	Φ114×5	Φ159×5	Φ245×8	Φ273×10
Tubo de acero	Diámetro mínimo de curvatura	φ500	φ800	φ1000	φ1250	φ1600	φ3500	φ5000
Incurvatura angular de acero	Sección máxima	45×45×5	70×70×8	75×75×10	100×100×12	110×110×14	180×180×16	200×200×24
Incurvatura angular de acero	Diámetro mínimo de curvatura	φ700	φ1100	φ1200	φ1300	φ1600	φ3600	φ4200
Excurvatura de acero en ángulo	Sección máxima	50×50×6	75×75×10	90×90×10	100×100×16	120×120×16	180×180×16	200×200×24
Excurvatura de acero en ángulo	Diámetro mínimo de curvatura	φ700	φ1000	φ1150	φ1300	φ1600	φ3500	φ42000
Incurvatura de acero en canal	Modelo de acero de canal	8	14	16	18	22	36	40
Incurvatura de acero en canal	Diámetro mínimo de curvatura	φ560	φ800	φ1000	φ1350	φ1500	φ3500	φ4000
Excurvatura de acero de canal	Modelo de acero de canal	8	14	16	18	22	36	40
Excurvatura de acero de canal	Diámetro mínimo de curvatura	φ500	φ760	φ800	φ1300	φ1400	φ3500	φ4000
Doblar acero plano de forma sencilla	Sección máxima	100×18	150×25	180×25	250×30	250×40	350×60	500×75
Doblar acero plano de forma sencilla	Diámetro mínimo de curvatura	φ500	φ600	φ900	φ1000	φ1200	φ2400	φ4800
Curvatura de acero plano de forma difícil	Sección máxima	50×12	75×16	90×20	100×30	120×40	190×50	200×60
Curvatura de acero plano de forma difícil	Diámetro mínimo de curvatura	φ500	φ600	φ900	φ1000	φ1200	φ2400	φ4800
Tubo	Sección máxima	φ30	φ50	φ65	φ75	φ90	φ145	φ160
Tubo	Diámetro mínimo de curvatura	φ450	φ600	φ700	φ800	φ1000	φ1600	φ1800
Diámetro del módulo estándar (mm)		φ220	φ350	φ360	φ385	φ460	φ650	φ800
Velocidad de plegado (m/min)		5.5	5	5	5	4.5	3	3
Potencia del motor principal (kw)		3	5.5	7.5	11	15	30	30

Características técnicas

1. El cuerpo principal de esta máquina dobladora de perfiles es una estructura de soldadura de placa de acero, recocido posterior a la soldadura para eliminar la tensión interna de la soldadura, lo que puede garantizar una buena rigidez y capacidad para resistir la distorsión y un trabajo prolongado bajo carga completa.

2. Este equipo es de accionamiento totalmente hidráulico, tiene las características de estructura compacta, alta confiabilidad y movimiento suave.

3. Con accionamiento por tres rodillos, puede terminar el precurvado y el laminado al mismo tiempo sin descargar la pieza de trabajo, con alta eficiencia de trabajo.

4. Pantalla digital, la carrera de elevación del cilindro de aceite se puede mostrar directamente en el tornillo del panel con un uso conveniente y una operación fácil.

5. Económico y práctico, puede terminar de doblar diferentes aceros solo cambiando el molde, se puede utilizar en una amplia gama.
